Sistema de monitoramento Acrel UPS: protegendo sua continuidade e confiabilidade de energia

22 12, 2025

O que é um UPS?

UPS (Fonte de Alimentação Ininterrupta) é um dispositivo de fornecimento de energia de emergência que integra conversão de energia, armazenamento de energia e funções de controle – um sistema abrangente de proteção de energia que incorpora retificadores, inversores, baterias, chaves estáticas e circuito de controle S.

Sua funcionalidade principal compreende dois aspectos principais:

Primeiro, quando a energia da rede elétrica está normal, ela filtra distúrbios da rede, como flutuações de tensão, surtos e harmônicos, fornecendo energia estável e limpa às cargas.

Em segundo lugar, após uma falha de energia da rede elétrica, ele muda perfeitamente para energia armazenada na bateria (tempo de comutação on-line do UPS <10 ms) para evitar que o equipamento de carga falhe e os dados sejam perdidos.

Esclarecimento crítico: Um UPS ≠ Apenas uma bateria! A bateria é apenas o “componente de armazenamento de energia”, responsável apenas por armazenar energia elétrica. Um sistema UPS completo requer operação coordenada dos módulos principais, incluindo retificação, inversão e comutação, para cumprir sua missão de proteção de energia.

Topologias UPS convencionais e principais diferenças:

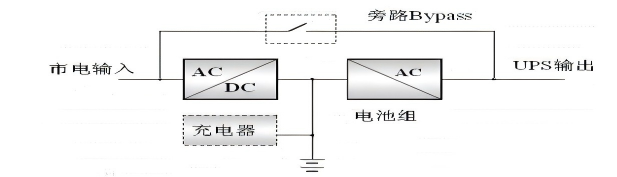

• UPS Online: Alimenta cargas continuamente através do inversor com tempo de transferência zero, fornecendo a mais alta qualidade de energia. Ideal para aplicações críticas, como controle industrial, instalações médicas e data centers (cenários de destino principais).

O UPS on-line fornece energia CA à carga através do circuito do inversor, independentemente do status da tensão da rede, mantendo o inversor sempre operacional. Durante interrupções, ele converte imediatamente a energia armazenada da bateria em energia CA para a carga, obtendo transferência sem interrupção.

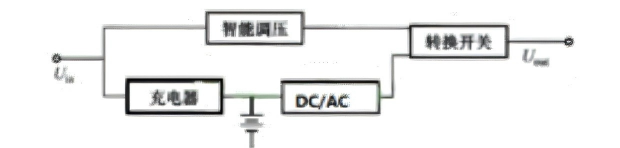

• UPS Standby: Fornece energia diretamente à rede elétrica em condições normais, ativando o inversor somente durante interrupções com tempo de transferência de dezenas de milissegundos. Adequado para cargas não críticas, como computadores e roteadores.

1. Carregador: Carrega e carrega a bateria durante a operação normal da rede elétrica.
2. Inversor DC/AC: Permanece inativo quando a rede elétrica está presente; durante interrupções, converte energia CC (da bateria) em energia CA para cargas, com formas de onda de saída incluindo onda quadrada, onda quase quadrada ou onda senoidal.
3. Chave de transferência: conecta a alimentação de entrada às cargas durante a operação normal; desconecta a concessionária e conecta o inversor durante interrupções para continuar alimentando as cargas.
4. Regulador Automático de Tensão: Regula e estabiliza a tensão de saída quando a rede elétrica está presente.

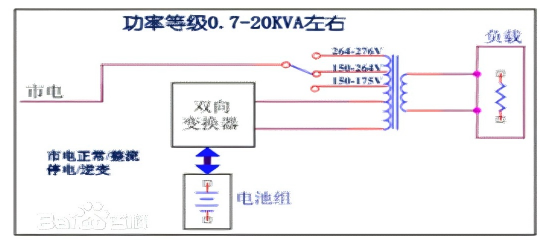

• UPS Line-Interactive: Fornece regulação parcial de tensão com tempo de transferência entre os tipos on-line e standby. Adequado para ambientes de pequenos escritórios.

Durante a operação normal da rede elétrica, ele fornece energia melhorada às cargas por meio da regulação inteligente do transformador com mudança de tap, enquanto o inversor funciona no modo reverso para carregar a bateria. Durante interrupções, as cargas são totalmente alimentadas pela energia da bateria através do inversor. Este conversor bidirecional funciona como inversor e carregador.

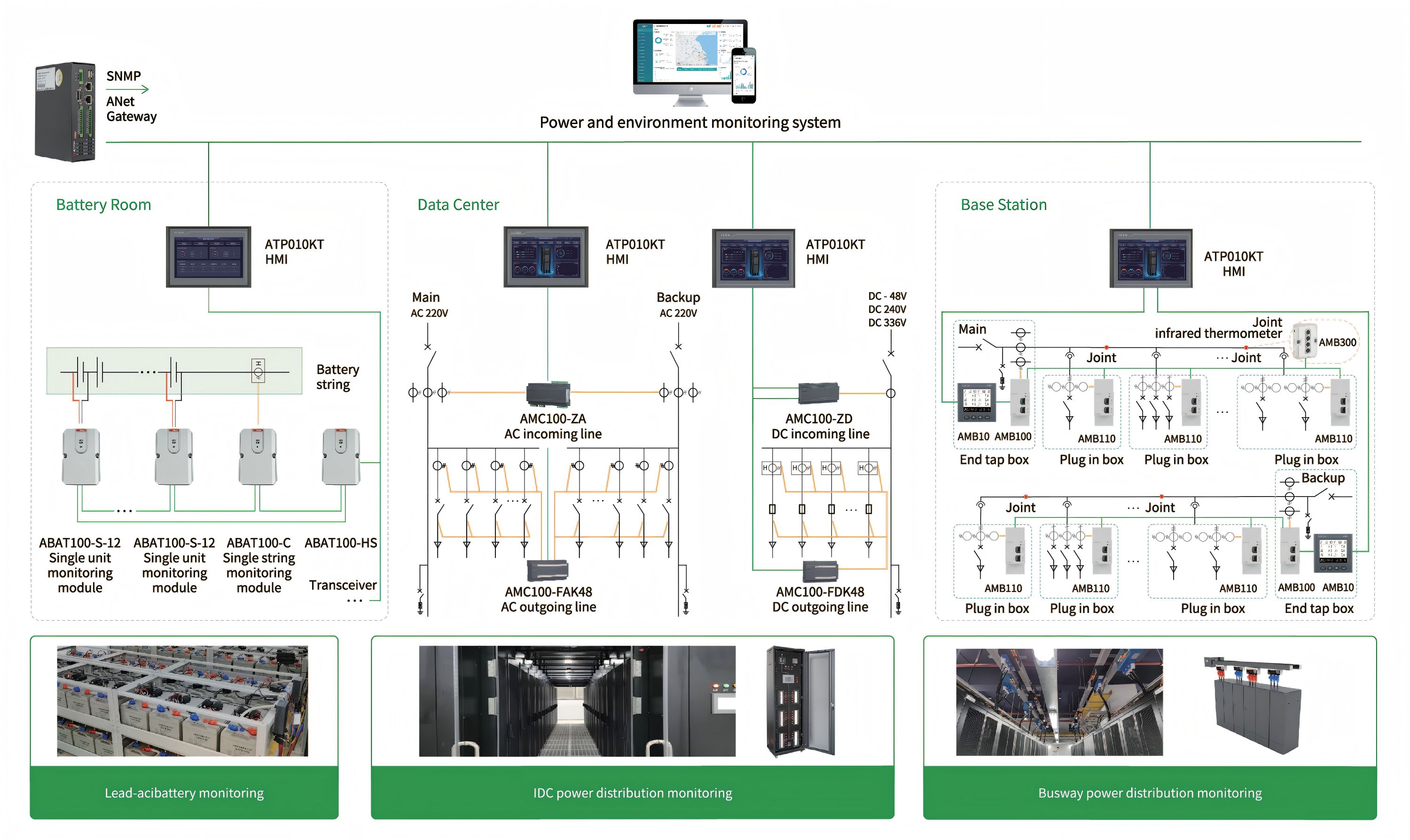

Soluções Acrel:

Monitoramento de bateria

• Monitoramento on-line 24 horas por dia, 7 dias por semana, para detecção precoce de células com desempenho degradado
• Três faixas de tensão disponíveis: configurações de 2V, 6V, 12V para acomodar a maioria dos tipos de bateria
• Monitoramento por célula de tensão, resistência interna e temperatura negativa do eletrodo
• Instalação plug-and-play – a fiação simples de pólo a pólo não requer treinamento especializado

• Monitoramento on-line 24 horas por dia, 7 dias por semana, da corrente de carga/descarga e da temperatura ambiente
• Apresenta isolamento óptico e suporte ao protocolo MODBUS para integração perfeita com sistemas de monitoramento de terceiros
• Oferece alta confiabilidade e desempenho estável
