Sistema de monitoramento de energia

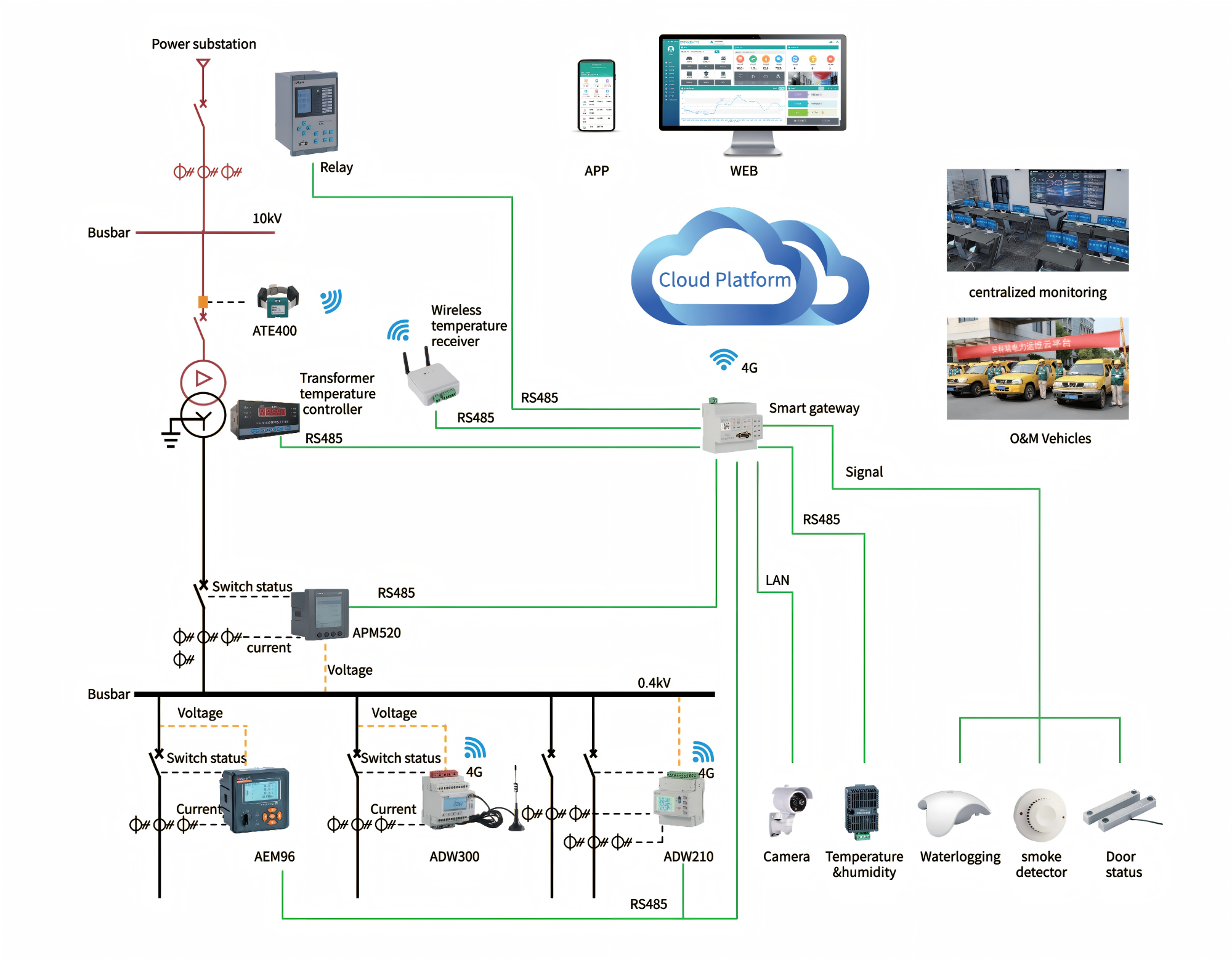

Substation O&M

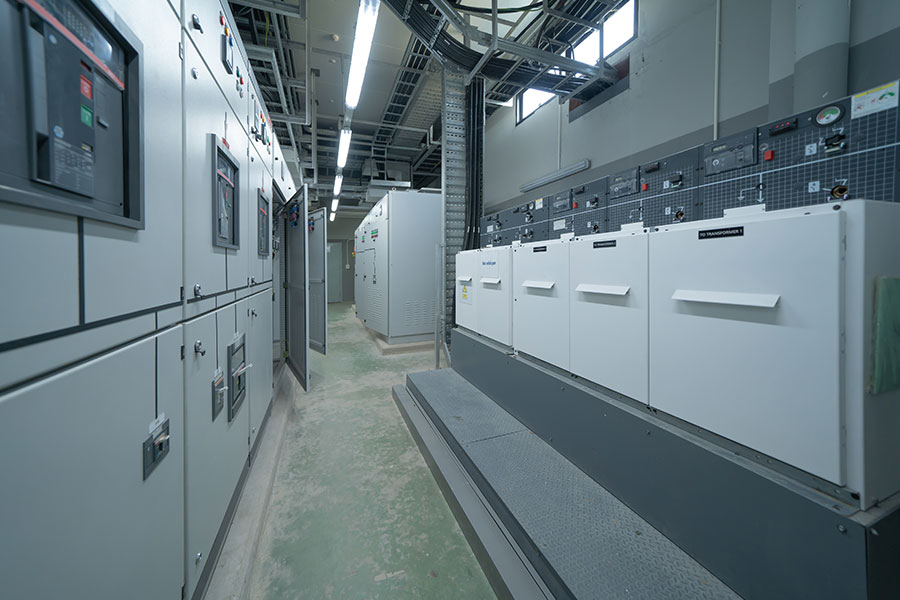

Distribution Room

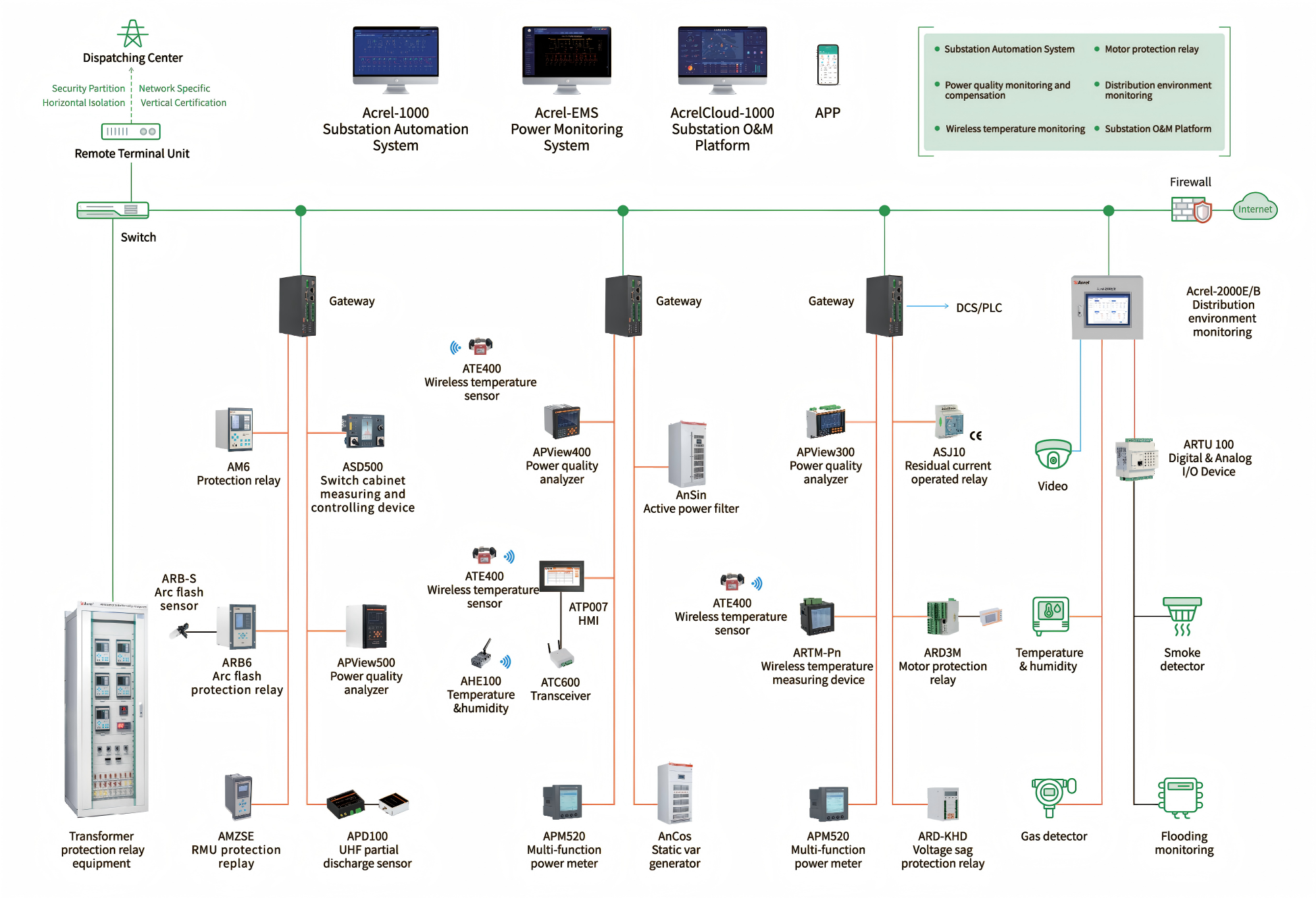

A solução Acrel Substation & Distribution Room fornece uma infraestrutura digital abrangente e cibersegura para sistemas de energia. A solução conta com relés de proteção, analisadores de qualidade de energia e relés de proteção contra arco elétrico para proteger equipamentos de energia críticos. Sensores de temperatura de barramento sem fio e produtos de descarga parcial permitem o monitoramento contínuo da integridade do painel de distribuição.
Os medidores de painel multifuncionais coletam e transmitem dados de energia em tempo real, suportando integração perfeita com sistemas e dispositivos DCS/PLC de terceiros da Schneider, Siemens ou ABB. Edge gateways agregam dados e os transmitem para a plataforma Acrel EMS, oferecendo aos usuários painéis baseados na web, aplicativos móveis para monitoramento remoto e análises avançadas para manutenção preditiva.
Essa abordagem integrada aumenta a confiabilidade da energia, permite operação e manutenção eficientes por meio de monitoramento baseado em condições e apoia as metas de sustentabilidade, otimizando o uso de energia e reduzindo o tempo de inatividade.
Dados de uplink: RS485, Modbus-RTU
Classe de precisão 0,5
máximo de 60 coleta de dados de sensores de temperatura ATE
4DI/2DO
Painel: 96*96*17mm, profundidade:65mm
Certificação CE e RED
Modelo:C: Receptor; Z: Repetidor; M: Receptor
Dados de uplink: RS485, Modbus-RTU
trilho din de 35 mm montado
ATC600-C recebe 240 ATE400, ACE100
ATC600-Z: O Lora Relay é encaminhado para ATC600-C e a distância de encaminhamento pode chegar a 1000 metros;
ATC600-M pode receber 240 ATE300M, ATE210
Fonte de alimentação: CA/CC 85V-264V ou CC 12~48V
Alimentado por CT, corrente inicial≥5A
Frequência sem fio de 470 MHz, 433 MHz
Frequência de amostragem de 15s
Frequência de transmissão de 15s
Faixa de temperatura de -50℃~125℃
Aplicação: juntas de cabos/barramentos/contatos em painéis de BT/AT
Certificado IEC61000-4-30 Ed3 Classe A
IEC60253-22 Classe 0.2S
Gravação de forma de onda de perturbação
Detecção de direção de perturbação
Gravação de forma de onda de 2000
Gravação 5000 SOE
Medição trifásica CA
Corrente de entrada: 5A/1A por CTs
THD com 2-31 harmônicos
Medição Ture RNS
4DI e 2DO
Saída de pulso
Medições True RMS
THD com 63º Harmônicos
Fator K e Fator de Crista
Desequilíbrio e ângulos de fase
Demandas e energia multitarifária
Registro máximo/mínimo com carimbo de data/hora
