Aviso de superaquecimento de equipamentos elétricos: Solução de monitoramento de temperatura sem fio Acrel

25 02, 2026

1. Introdução

Com o desenvolvimento contínuo da economia global e da tecnologia industrial, os sistemas de energia elétrica desempenham um papel cada vez mais importante na sociedade moderna. A segurança e a confiabilidade da operação do sistema de energia tornaram-se, portanto, preocupações críticas para a indústria. Em particular, com a implantação generalizada de subestações não tripuladas, os métodos tradicionais de inspeção manual estão gradualmente a ser substituídos por tecnologias de monitorização inteligentes.

A tecnologia de monitoramento de temperatura sem fio fornece detecção de temperatura em tempo real para os principais pontos de aquecimento de equipamentos elétricos de alta tensão. Ao coletar e analisar dados de temperatura continuamente, esta tecnologia ajuda a garantir a operação segura e estável dos sistemas de energia, ao mesmo tempo que apoia estratégias de manutenção preditiva.

2. Antecedentes da pesquisa e vantagens técnicas dos sistemas de monitoramento de temperatura sem fio

Em usinas de energia e subestações, a operação prolongada de comutadores de alta tensão, chaves seccionadoras externas e pontos de conexão de barramentos pode levar ao superaquecimento local. Isto é causado principalmente pelo aumento da resistência de contato, oxidação, acúmulo de poeira ou afrouxamento mecânico.

Como os terminais de equipamentos de alta tensão são normalmente expostos a campos elétricos elevados, os métodos tradicionais de medição de temperatura baseados em contato não podem ser aplicados com segurança devido aos riscos de isolamento.

A tecnologia de monitoramento de temperatura sem fio resolve esse problema transmitindo dados de temperatura por meio de sinais de rádio. Os sensores de temperatura são instalados diretamente nos pontos de aquecimento, enquanto o dispositivo de monitoramento permanece eletricamente isolado dos equipamentos de alta tensão.

Em comparação com os métodos de medição tradicionais, os sistemas de monitoramento de temperatura sem fio oferecem diversas vantagens:

1. Alta segurança
Não há conexão elétrica direta entre sensores e sistemas de monitoramento, o que reduz os riscos de perigos elétricos.

2. Capacidade de monitoramento em tempo real
O sistema permite aquisição contínua de dados de temperatura e monitoramento remoto.

3. Baixo custo de manutenção
O monitoramento sem fio substitui a inspeção manual frequente, reduzindo os custos de mão de obra.

4. Suporte para armazenamento e análise de dados
Os dados de temperatura podem ser armazenados em sistemas de controle central para análise de longo prazo e decisões de manutenção preditiva.

Atualmente, as tecnologias de monitoramento de temperatura comumente usadas incluem medição de temperatura por fibra óptica, medição de termistor, medição de temperatura infravermelha e medição de temperatura sem fio. Entre essas tecnologias:

• Sensores termistores são difíceis de usar em equipamentos expostos de alta tensão.
• O monitoramento de temperatura por fibra óptica oferece alta precisão, mas tem altos custos de instalação e equipamento.
• A medição infravermelha geralmente requer operação manual e carece de monitoramento contínuo em tempo real.
• O monitoramento de temperatura sem fio está gradualmente se tornando a solução principal devido ao seu equilíbrio entre custo, segurança e desempenho.

3. Solução de sistema de monitoramento on-line de temperatura sem fio Acrel

O sistema de monitoramento de temperatura sem fio é usado principalmente para monitorar mudanças de temperatura em gabinetes de distribuição de alta e baixa tensão, juntas de cabos, contatos de disjuntores, juntas de barramentos e equipamentos de transformadores.

O sistema detecta riscos potenciais à segurança causados ​​por fatores como oxidação, afrouxamento ou acúmulo de poeira que podem aumentar a resistência de contato durante a operação.

As funções principais do sistema incluem:

• Coleta de dados de temperatura em tempo real
• Funções de alarme de anormalidade de temperatura
• Armazenamento e análise de dados históricos
• Monitoramento remoto e gerenciamento automatizado de operação

4. Componentes de detecção de temperatura

Sensores de temperatura sem fio alimentados por bateria

Esses sensores são instalados diretamente nos pontos de aquecimento dos equipamentos. Eles são alimentados por baterias integradas e transmitem dados sem fio. Eles são adequados para contatos de quadros de distribuição de alta tensão e juntas de barramentos.

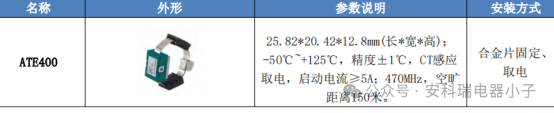

Sensores de temperatura sem fio alimentados por CT

Esses sensores são usados principalmente em ambientes operacionais de alta corrente, como contatos de disjuntores, pontos de conexão de barramentos e terminais de cabos de alta tensão. Os sensores obtêm energia através da indução do transformador de corrente, eliminando a necessidade de substituição da bateria e prolongando a vida útil.

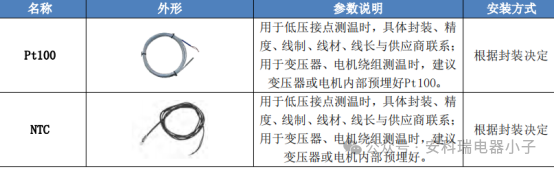

Sensores de temperatura com fio

Sensores com fio são usados principalmente em equipamentos de baixa tensão ou cenários de monitoramento de alta precisão, como enrolamentos de transformadores e enrolamentos de motores. Os detectores de temperatura de resistência Pt100 são comumente usados ​​como elementos sensores.

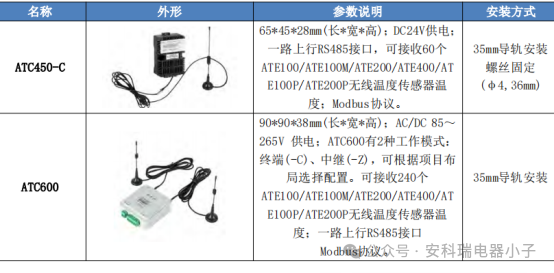

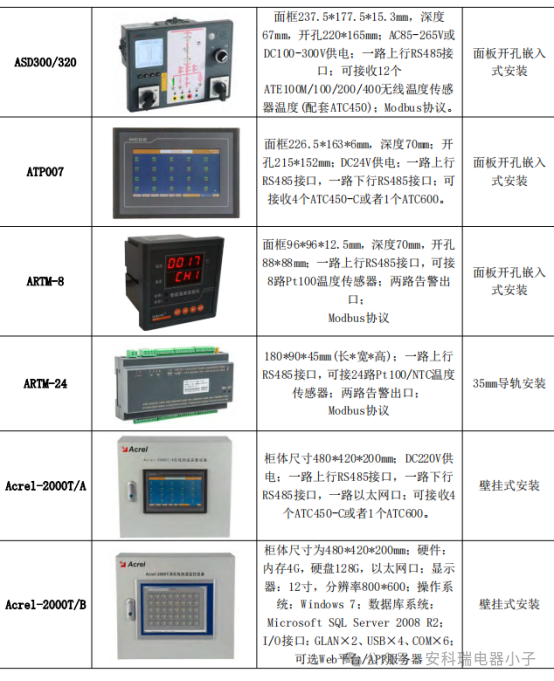

5. Unidades de recepção e exibição

Os sistemas de monitoramento de temperatura sem fio normalmente consistem em módulos receptores e terminais de exibição.

• Unidade de recepção
  Responsável por receber e processar dados de temperatura transmitidos pelos sensores.

• Unidade de exibição
  Usado para exibir visualmente curvas de temperatura, status do equipamento e informações de alarme.

Essa estrutura permite que o pessoal de manutenção monitore o estado de operação dos equipamentos em tempo real.

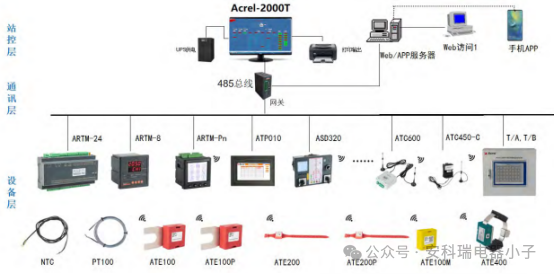

6. Arquitetura da solução do sistema de monitoramento de temperatura sem fio

O sistema de monitoramento de temperatura sem fio Acrel-2000/T integra dados de temperatura de todos os dispositivos de monitoramento da subestação em uma plataforma de gerenciamento centralizada.

O sistema combina tecnologia de computador, tecnologia de comunicação e tecnologia de processamento de dados para obter monitoramento e gerenciamento centralizados de informações de temperatura.

As principais funções incluem:

• Aquisição e transmissão de dados em tempo real
• Análise da curva de tendência de temperatura
• Armazenamento e consulta de dados históricos
• Alarme de sobretemperatura e gerenciamento de registros de eventos

O sistema está equipado com um banco de dados independente para armazenamento de dados de longo prazo e análise de operação de equipamentos. Ao analisar as tendências de temperatura, os engenheiros podem avaliar as condições de envelhecimento dos equipamentos e otimizar as decisões de manutenção.

7. Cenários típicos de aplicação

A tecnologia de monitoramento de temperatura sem fio é amplamente utilizada em vários setores, incluindo:

• Sistemas de transmissão e distribuição de energia
• Indústria siderúrgica
• Indústria de mineração
• Indústria petroquímica

Locais de monitoramento comuns incluem:

• Condutores de linha de transmissão
• Buchas principais do transformador
• Desconecte os contatos do interruptor
• Juntas de quadros de alta tensão
• Terminais de cabo
• Superfícies do capacitor

O sistema ajuda a melhorar a confiabilidade da operação do equipamento por meio de monitoramento em tempo real e funções de alerta antecipado.

8. Valor da aplicação técnica

A aplicação da tecnologia de monitoramento de temperatura sem fio melhora significativamente o gerenciamento da operação do sistema de energia.

Os principais benefícios incluem:

• Melhorando a segurança e a confiabilidade da rede elétrica
• Reduzindo as taxas de falhas de equipamentos
• Minimizando a duração e o escopo da queda de energia
• Reduzindo custos de inspeção manual
• Melhorar os benefícios económicos e sociais dos sistemas de energia

A manutenção programada tradicional está evoluindo gradualmente para uma manutenção baseada em condições, apoiada por tecnologias de monitoramento inteligentes.

9. Conclusão

A tecnologia de monitoramento de temperatura sem fio desempenha um papel importante para garantir a operação segura dos sistemas de energia elétrica. Ao monitorar e analisar continuamente os dados de temperatura, é possível prever a degradação do equipamento e prevenir possíveis falhas.

Com o desenvolvimento da tecnologia da Internet das Coisas (IoT) e da construção de redes inteligentes, a tecnologia de monitoramento de temperatura sem fio desempenhará um papel cada vez mais importante no futuro gerenciamento de segurança do sistema de energia.
