Medição de temperatura sem fio do transformador/barramento/contato do conector/motor Diga adeus aos reparos passivos, medição de temperatura on-line 24 horas por dia e instale "termômetros" em seu equipamento elétrico!

15 04, 2026

A importância do monitoramento de temperatura para equipamentos elétricos

A eletricidade é a salvação da produção industrial, da operação comercial e da segurança dos meios de subsistência, e a temperatura do equipamento é o “barômetro” da segurança elétrica. Painéis de alta e baixa tensão, transformadores, barramentos e juntas de cabos são propensos a superaquecimento local devido ao mau contato, envelhecimento do isolamento e sobrecarga durante operação de alta carga a longo prazo. Se não for monitorado em tempo hábil, pode causar danos aos equipamentos, interrupção da produção ou até incêndios elétricos, com consequências graves e inimagináveis.

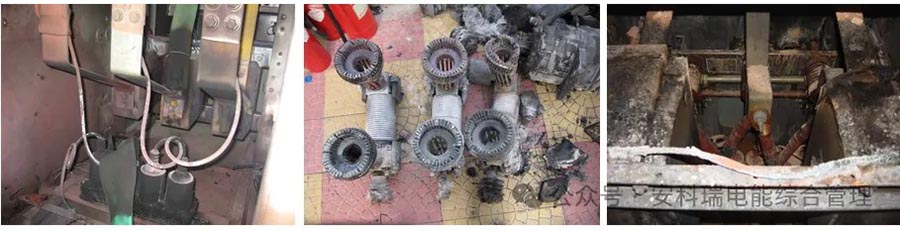

Enquanto vários equipamentos elétricos estiverem conectados ao sistema de energia, eles gerarão uma certa quantidade de calor por meio de uma determinada corrente e a temperatura aumentará. No sistema de energia, muitos acidentes graves são causados ​​pela intensificação do superaquecimento de equipamentos elétricos. Se o perigo oculto de superaquecimento do equipamento elétrico puder ser detectado em tempo hábil, as medidas de manutenção ou reparo poderão ser tomadas em tempo hábil e os perigos ocultos da falha poderão ser eliminados, os acidentes operacionais do sistema de fornecimento de energia poderão ser bastante reduzidos e a confiabilidade do fornecimento de energia poderá ser melhorada. Portanto, é muito importante detectar e analisar oportunamente as partes superaquecidas dos equipamentos elétricos.

Os métodos tradicionais de medição de temperatura não conseguem mais acompanhar os requisitos modernos de segurança elétrica

① A folha de cera para teste de temperatura não pode ser monitorada em tempo real, o que representa um risco significativo de envelhecimento e falha.
② A medição de temperatura infravermelha possui pontos cegos, que não podem ser detectados ou confiáveis ​​dentro do gabinete fechado.
③ A fiação de medição de temperatura é complexa, com altos riscos de isolamento, dificuldade de renovação e altos custos de manutenção.
④ O modo passivo de reparo e pós-remediação não pode evitar o risco oculto de superaquecimento.

Solução completa de software e hardware de medição de temperatura sem fio Acrel

A solução integrada de medição de temperatura sem fio para todos os cenários da Acrel, com "sem fio passivo, detecção precisa, aviso inteligente e operação e manutenção convenientes" como seu núcleo, quebra completamente o gargalo da medição de temperatura tradicional e dá um salto do "reparo passivo" para "prevenção e controle ativos" em segurança de energia.

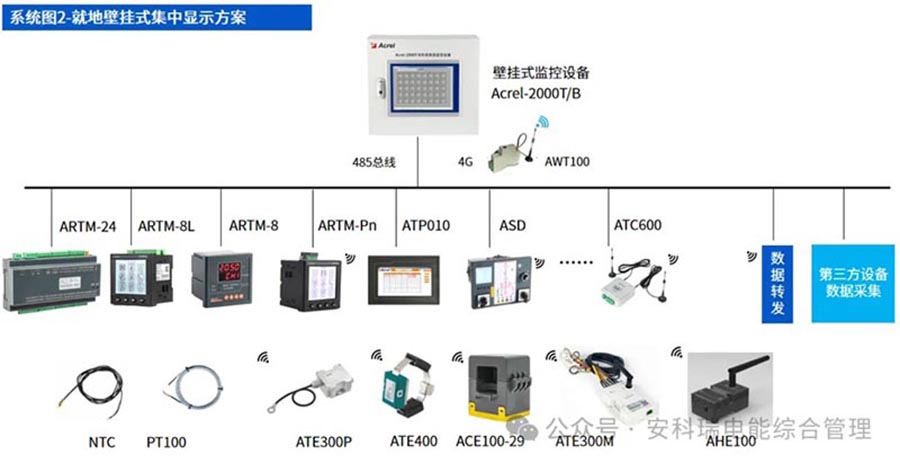

Temos soluções de medição de temperatura sem fio Acrel que incluem sensores, transceptores, dispositivos de exibição e plataformas de sistemas integrados!

Quais são os cenários de aplicação para medição de temperatura sem fio? Onde é usado?

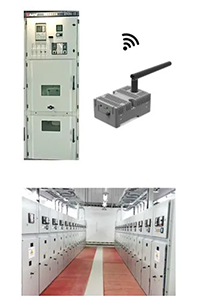

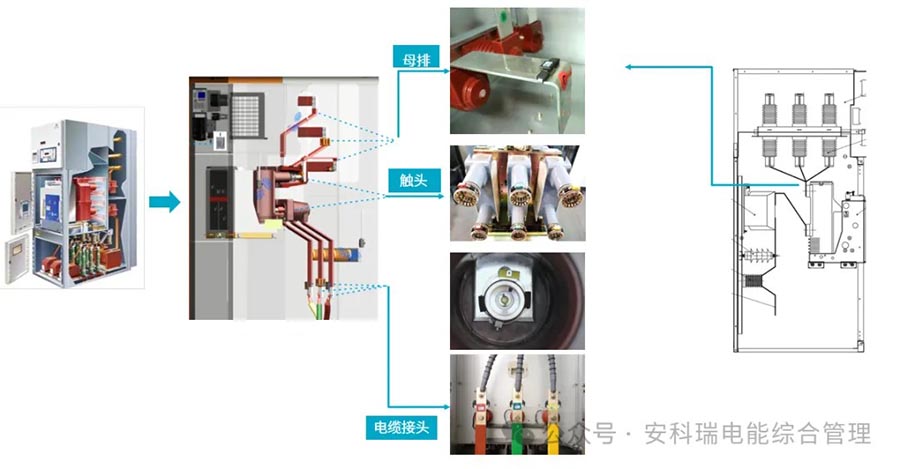

Requisitos de medição de temperatura - Aparelhagem de alta tensão

Por exemplo: medição de temperatura de juntas de cabos, pontos de contato e barramentos.

Medição da temperatura da junta do cabo
Medição de temperatura de contato
Medição de temperatura do barramento mãe

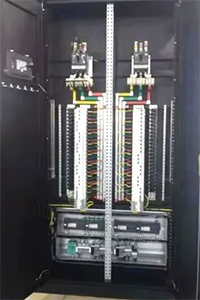

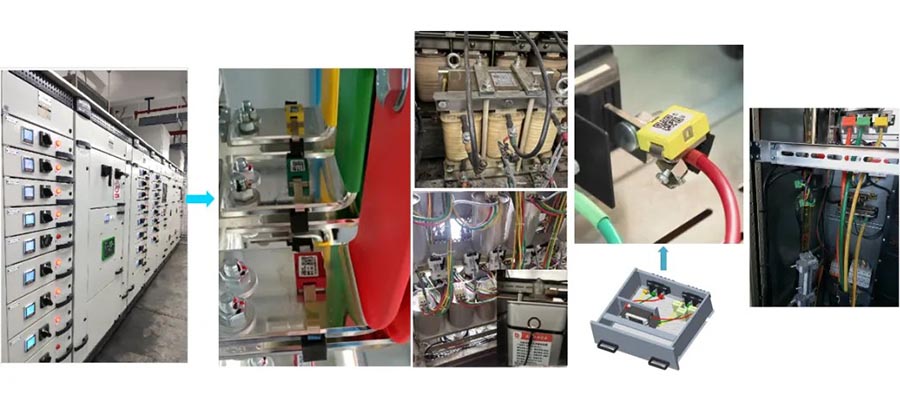

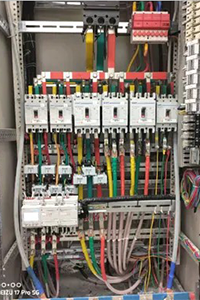

Requisitos de medição de temperatura - Gabinete de baixa tensão

Por exemplo, medição de temperatura para conectores/barramentos de disjuntores, superfícies de capacitores/reatâncias, conectores de cabos de gabinetes de gavetas e conectores de cabos de saída de baixa tensão.

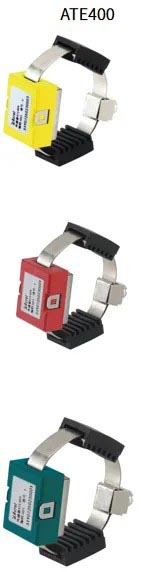

·Conector do disjuntor da estrutura/medição de temperatura do barramento

· ATE400

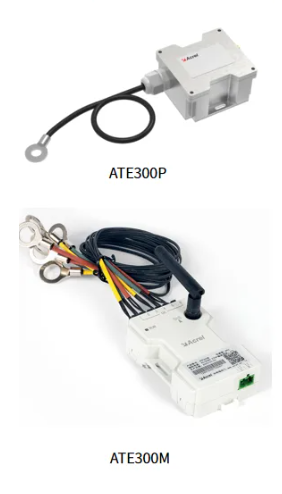

· Caixa de medição de superfície de capacitor/reatância

· ATE300M

· Medição de temperatura do conector do cabo do armário da gaveta

· ATE400

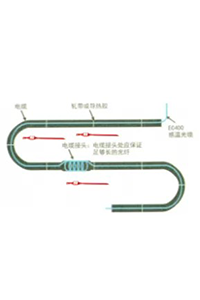

· Medição de temperatura do conector do cabo de saída de baixa tensão

· ACE100

Requisitos de medição de temperatura - Medição de temperatura do transformador

Por exemplo, medição de temperatura de juntas de transformadores e enrolamentos internos.

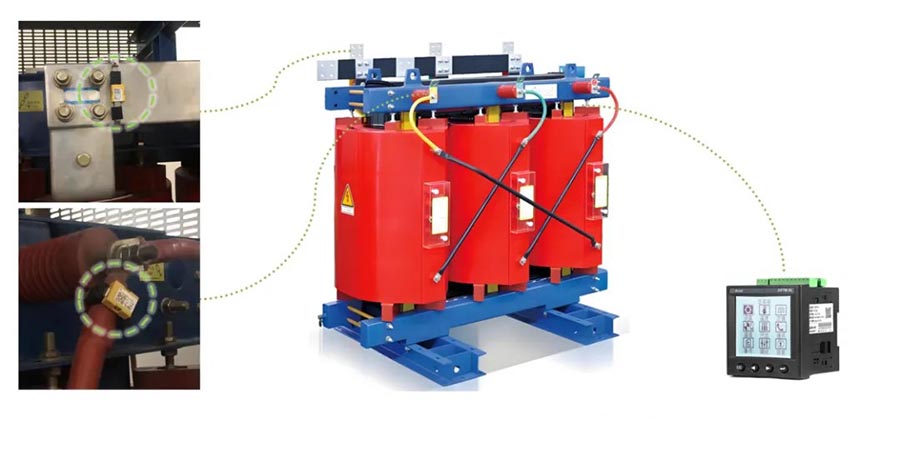

· Medição de temperatura da junta do transformador

· ATE400

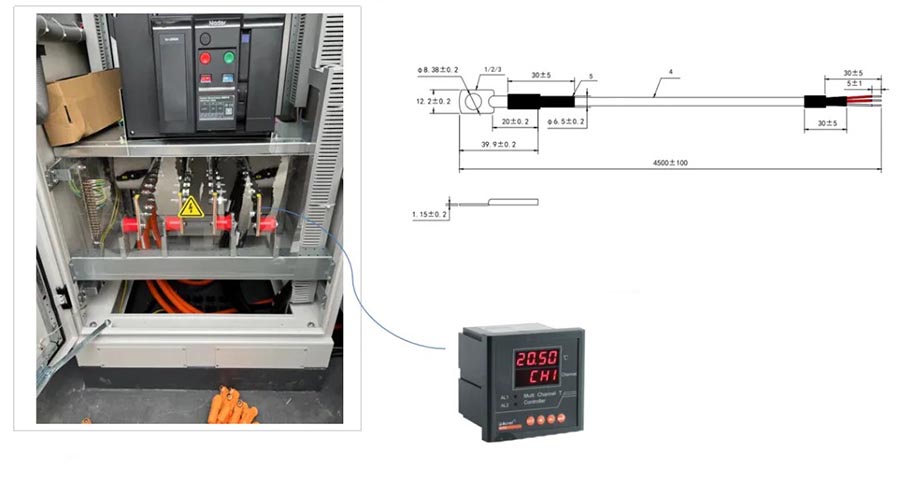

· Medição de temperatura do enrolamento interno do transformador

· (PT100 pré-incorporado) ARTM-8L

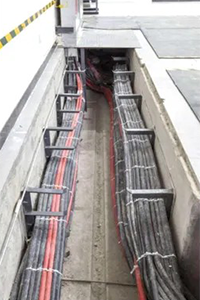

Requisitos de medição de temperatura - caixa de distribuição, cabo interno, gabinete/interno, etc.

Por exemplo, medição de temperatura de caixas de distribuição, valas de cabos internas e temperatura e umidade internas de quadros de distribuição/salas de distribuição.

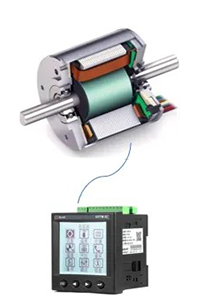

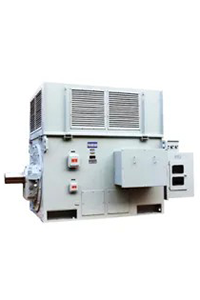

Requisitos de medição de temperatura - medição de temperatura do motor

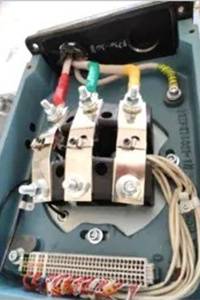

Por exemplo: medição de temperatura na superfície do motor, medição de temperatura na caixa de junção do motor e medição de temperatura no enrolamento interno do motor.

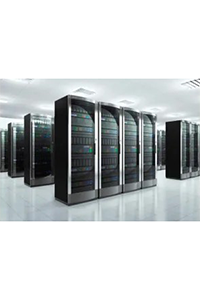

Necessidades de medição de temperatura do cliente da indústria – Data center

Por exemplo: medição de temperatura de compartimentos internos de bandejas de cabos/dutos de barramento, medição de temperatura de servidores de data centers e medição de temperatura de juntas de gabinetes de colunas de data centers.

Demanda de medição de temperatura do cliente da indústria - contêiner de armazenamento de energia

Por exemplo, a medição de temperatura é necessária para o barramento CC de um recipiente de armazenamento de energia

Modelo PT100: MPT101B130006

Resistência de tensão: AC3000V/DC 4300V

Barramento CC para contêiner de armazenamento de energia

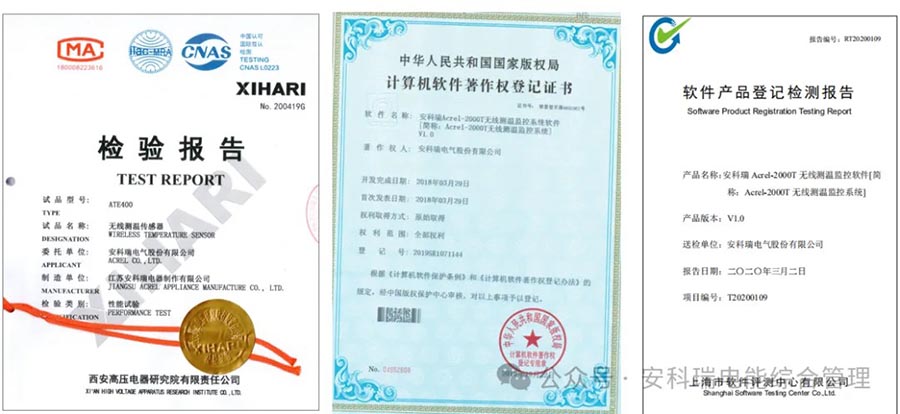

Certificado de qualificação de produto de medição de temperatura sem fio Acrel

Quatro vantagens principais definem um novo padrão para medição de temperatura de energia

1. Livre de manutenção sem fio passiva, eliminando riscos de segurança desde a raiz

O sensor passivo RFID da série ATE800 adota tecnologia de coleta de energia de radiofrequência, que não requer baterias ou fiação e é livre de manutenção por toda a vida, evitando completamente os riscos de falha da bateria e isolamento da fiação de alta tensão em ambientes de alta temperatura. O sensor de potência de indução do sensor ATE400 pode ser iniciado quando for ≥ 5A, com longa vida útil e operação on-line estável em cenários de alta carga, reduzindo significativamente os custos de operação e manutenção.

2. Detecção de alta precisão, capaz de capturar com precisão o aumento de temperatura de 0,5 ℃

Usando chips de medição de temperatura de alta precisão com uma precisão de ± 1 ℃ e uma faixa de medição de temperatura de -50 ℃ ~ 125 ℃, ele pode capturar com sensibilidade pequenas mudanças de aumento de temperatura, avisar com antecedência sobre aumento da resistência de contato e possíveis falhas de superaquecimento e eliminar perigos ocultos no estágio inicial. Os dados permanecem estáveis ​​em ambientes com forte interferência, tornando-os seguros para uso em gabinetes de alta tensão e cenários de barramento denso.

3. Instalação sem modificação, projetos novos e antigos podem ser implementados rapidamente

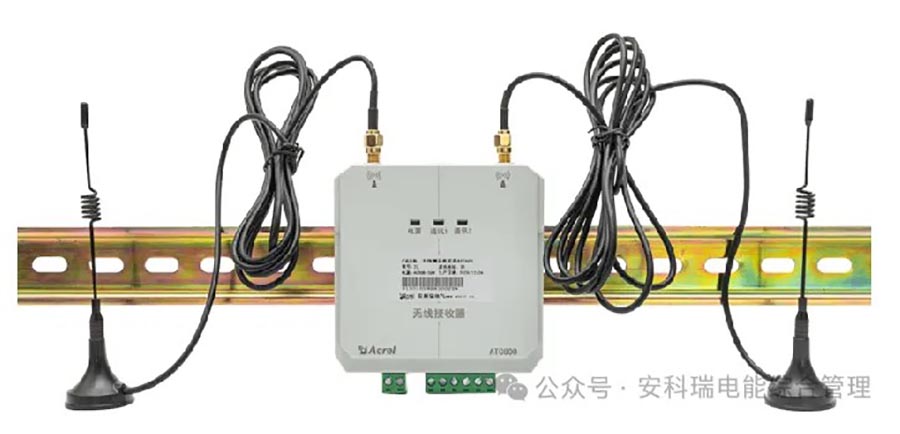

Existem diversas formas de instalação, como tipo cinta, tipo parafuso e tipo remendo, que não requerem desmontagem ou desconexão do equipamento. O receptor suporta instalação em trilho, seleção flexível de antena 13774430992, sinal estável para gabinetes complexos, implantação rápida para novos projetos e atualização com um clique para salas de distribuição antigas.

4. Controle inteligente de cadeia completa, "seguro duplo" local e remoto

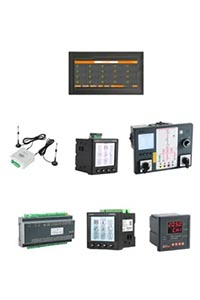

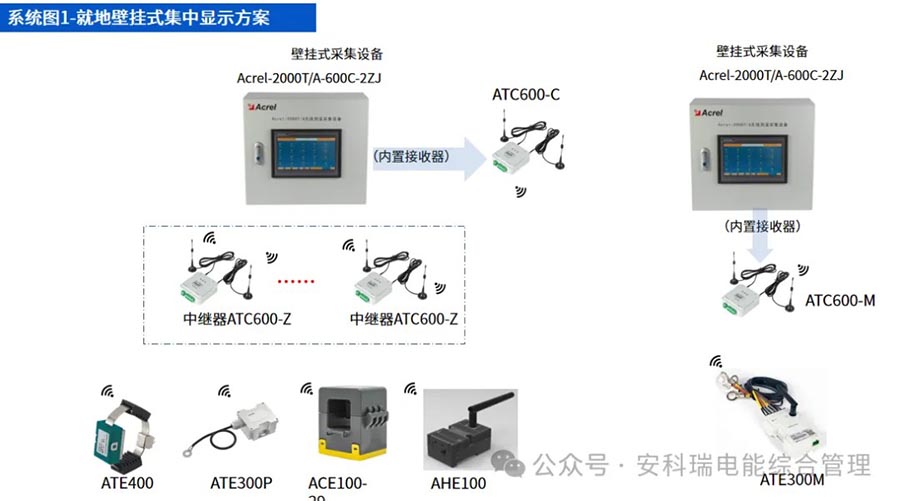

Do monitoramento de gabinete único ao controle centralizado, a Ankerui construiu uma matriz completa de produtos:

Dispositivo display ARTM Pn: suporta 60 sensores por unidade, adequado para salas de distribuição de pequeno e médio porte;

Transceptor de medição de temperatura sem fio ATC: suporta acesso centralizado a 240 posições de sensores;

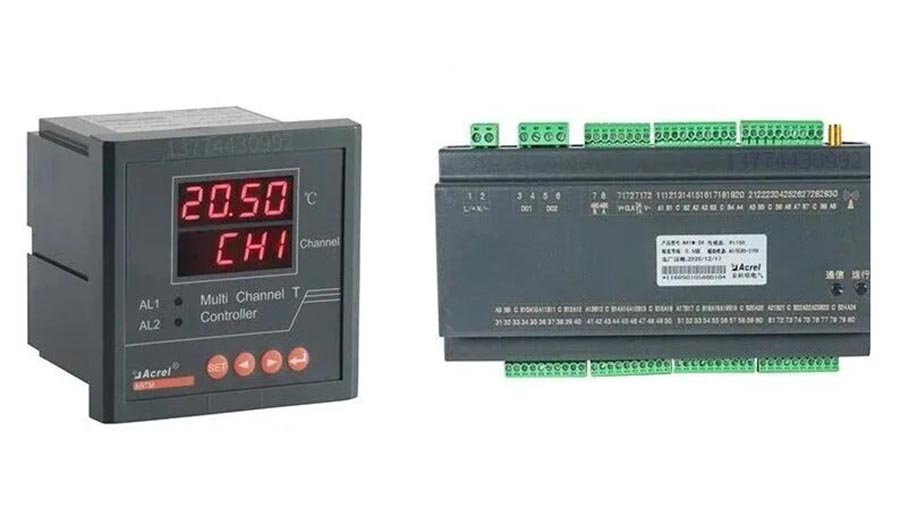

Instrumento de Inspeção ARTM8: Personalizado para medição de temperatura multicanal de transformadores e reatores.

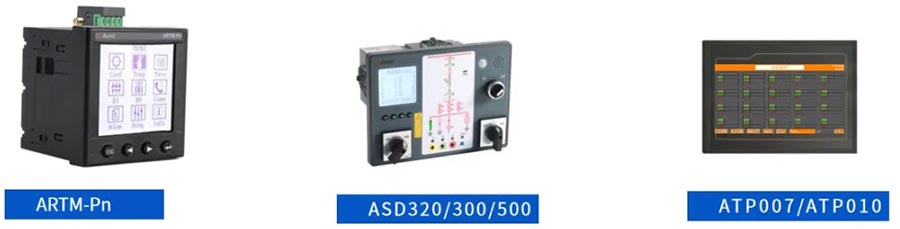

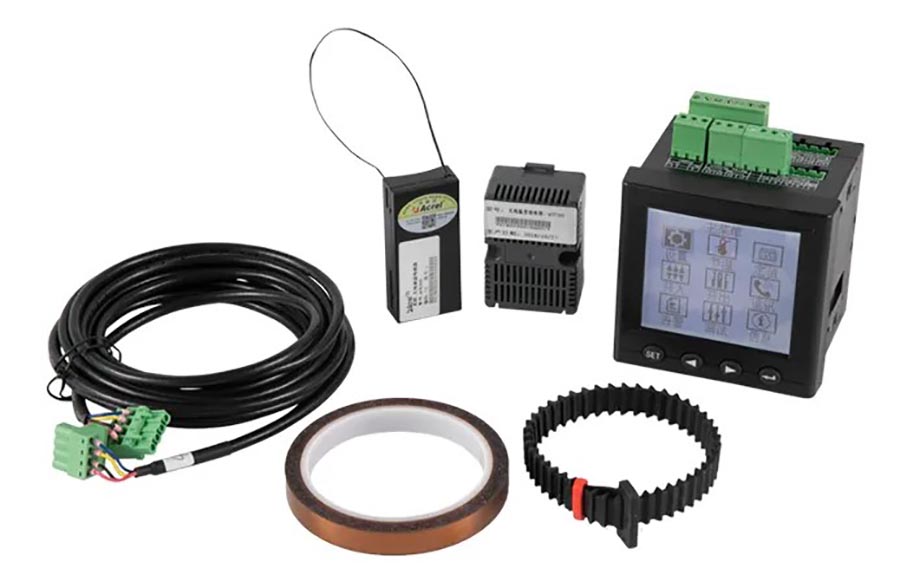

Instrumento de medição e inspeção de temperatura sem fio com 8/24 canais

Terminal de exibição

ARTM-Pn
Fonte de alimentação de trabalho: AC85 ~ 265V, DC100 ~ 300V adaptativo, consumo de energia 8W
Método de instalação: Instalação embutida, abertura 92*92, profundidade 65
Interface de comunicação: 1 interface de comunicação serial RS485, protocolo de comunicação Modbus RTU
Medição de temperatura de contato: can connect to 60 ATE400
Medição de temperatura de contato accuracy: ± 1 ² C
Aquisição de entrada: entrada de 12V integrada de 4 canais, capaz de coletar o status de posição de disjuntores, carrinhos de mão, etc.
Configuração de saída: saída passiva de 2 canais, com alta temperatura/sobretemperatura/diferença de temperatura de fase/função de alarme de mudança repentina de temperatura
Medição de parâmetros elétricos: corrente, tensão, frequência, potência ativa, potência reativa, kWh, etc., nível 0,5

ASD320/300/500
Fonte de alimentação de trabalho: AC/DC 220V, AC/DC110V adaptativo
Requisito de entrada de status: Entrada de contato seco passivo (fonte de alimentação interna do dispositivo de exibição de status)
Medição de temperatura e umidade e precisão de controle: temperatura<1 ° C; umidade relativa<3%
Medição de temperatura sem fio: pode ser usado com sensor de temperatura sem fio ATE400, faixa de medição de temperatura -50 ℃ ~ 125 ℃ C
Capacidade de saída de aquecimento e alarme: AC220V/5A
Requisito de exibição ao vivo: A corrente de curto-circuito do lado secundário do sensor ativo para o terra sob tensão nominal deve ser superior a 200uA
Sistema 10kV, capacidade do sensor>100pF;
Sistema 35kV, capacidade do sensor>35pF;
Sistema 6kV, capacidade do sensor>180pE
Comunicação: interface de comunicação serial RS485, protocolo Modbus RTU (ASD500 com grande porta de rede)
Dimensões: 238 mm * 178 mm * 83 mm (largura * altura * profundidade)

ATP007/ATP010
Fonte de alimentação de trabalho: DC24V
Método de instalação: instalação incorporada
Interface de comunicação: A configuração padrão inclui 1 interface de comunicação serial RS485 (protocolo Modbus RTU)
1 porta Ethernet
Medição de temperatura de contato accuracy: ± 1 ° C
Alarme de alta temperatura: A campainha da faixa branca do dispositivo será ativada quando a temperatura exceder o valor definido

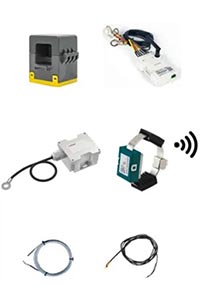

Sensor de temperatura sem fio ativo

Sensor de temperatura sem fio alimentado por CT

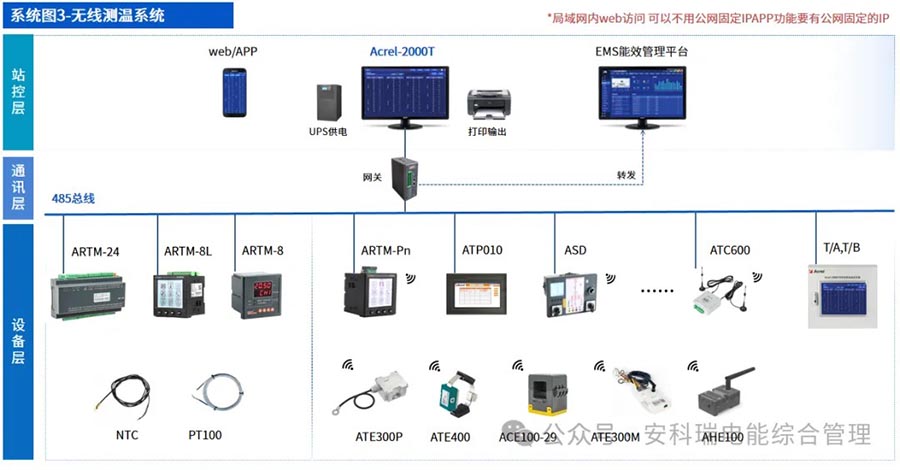

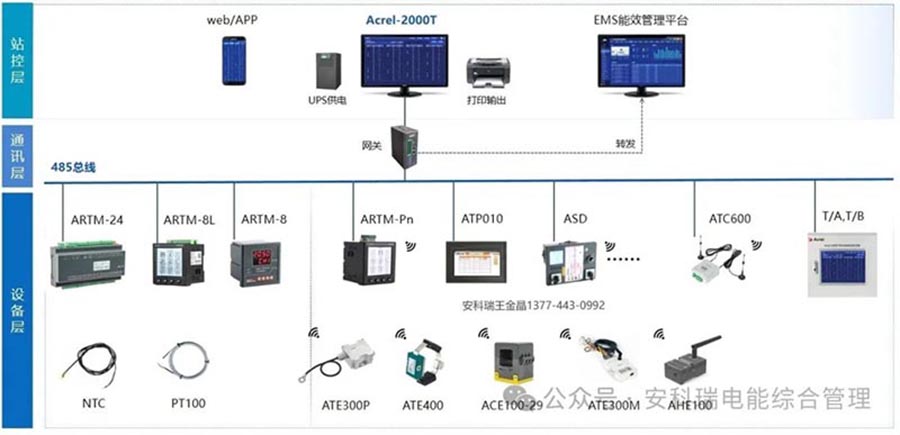

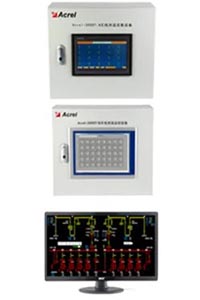

A plataforma do sistema de monitoramento de temperatura sem fio Acrel-2000T, como um "cérebro inteligente", alcança monitoramento em tempo real 24 horas por dia, aviso multinível (pop-ups de voz SMS do APP), rastreamento de dados históricos e gerenciamento de inspeção de circuito fechado. Ele pode captar o status da temperatura de toda a estação sem sair de casa, melhorando muito a eficiência da operação e manutenção.

Cobertura total da cena, salvaguardando a segurança elétrica da empresa

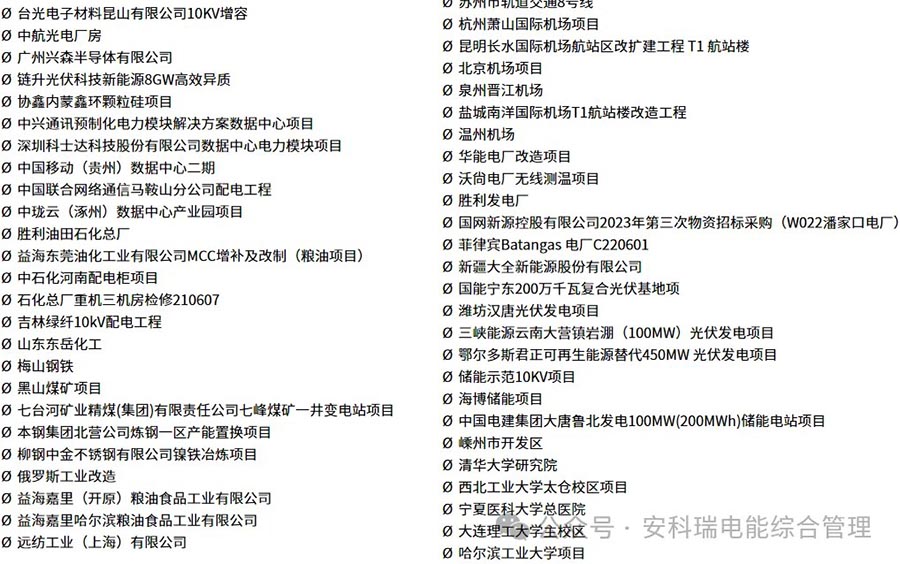

A solução de medição de temperatura sem fio da Ankerui tem sido amplamente utilizada em:

√Área química/aço/fábrica

√Data center, centro logístico

√ Parque da Cadeia de Frio

√Novas construções e reformas de subestações e salas de distribuição

√Aeroportos, hospitais, edifícios comerciais, centros de transporte

√Gabinetes de alta tensão, barramentos, conectores de cabos, contatos de disjuntores.

Compartilhamento de caso

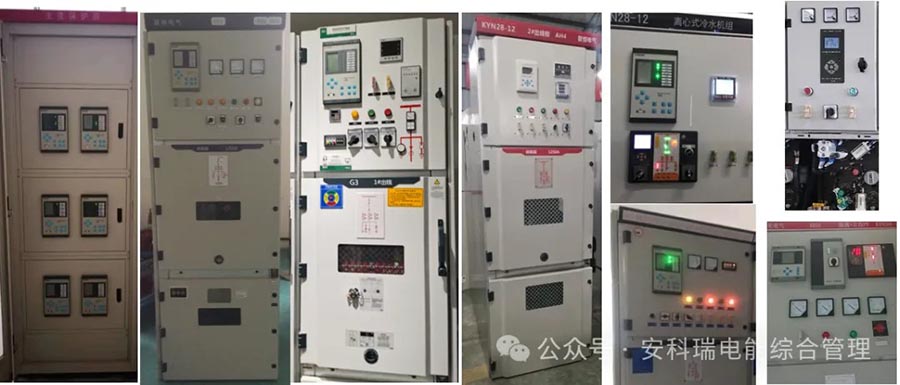

O Projeto Shandong English Chemical inclui uma subestação principal de 35kV e 3 subestações de 10kV, com um total de 76 gabinetes de alta tensão. Cada gabinete é equipado com medição de temperatura sem fio de 6 pontos, usando sensores ATE200/ATE400 e controle inteligente ASD320 para obter medição de temperatura on-line 24 horas por dia, 7 dias por semana e aviso anormal em tempo real de equipamentos de alta tensão em toda a estação, garantindo efetivamente a segurança elétrica em cenários químicos de alto risco e eliminando os riscos de superaquecimento, incêndio e cortes de energia não planejados.

A segurança elétrica não é uma questão pequena; medição precisa de temperatura garante segurança

Hoje, com a promoção acelerada da construção de redes inteligentes e de duplo carbono, a segurança elétrica não é mais uma "questão de múltipla escolha", mas um "curso obrigatório". O superaquecimento de equipamentos elétricos é o principal perigo oculto que causa cortes de energia e incêndios elétricos. Os métodos tradicionais de medição de temperatura apresentam pontos problemáticos, como grandes pontos cegos, incapacidade de monitoramento em tempo real e dificuldade de renovação.

A solução de integração de medição de temperatura sem fio para todos os cenários da Ankerui tem as principais vantagens de sem fio passivo, detecção de alta precisão, instalação de modificação zero e controle inteligente de cadeia completa, mudando de reparo passivo para prevenção e controle ativos. Os sensores da série ATE não requerem baterias, não necessitam de manutenção e são emparelhados com a plataforma de monitoramento Acrel-2000T para obter alerta multinível 24 horas por dia e rastreabilidade de dados. Eles têm sido amplamente utilizados em indústrias químicas, data centers, centros de transporte e outros cenários, ajudando as empresas a eliminar pontos cegos de temperatura, reduzir custos de operação e manutenção, prevenir incêndios elétricos e realmente alcançar controlabilidade de segurança, prevenção de perigos ocultos, rastreabilidade de dados e responsabilidade.

Seleção de produto/solução/folha de especificações técnicas

Pressione longamente para reconhecer o código QR ou entre em contato com 13774430992
