Medição trifásica CA
Corrente de entrada: 5A/1A por CTs
THD com 2-31 harmônicos
Medição Ture RNS
4DI e 2DO
Saída de pulso
+86-18702106858 / +86-21-69156352

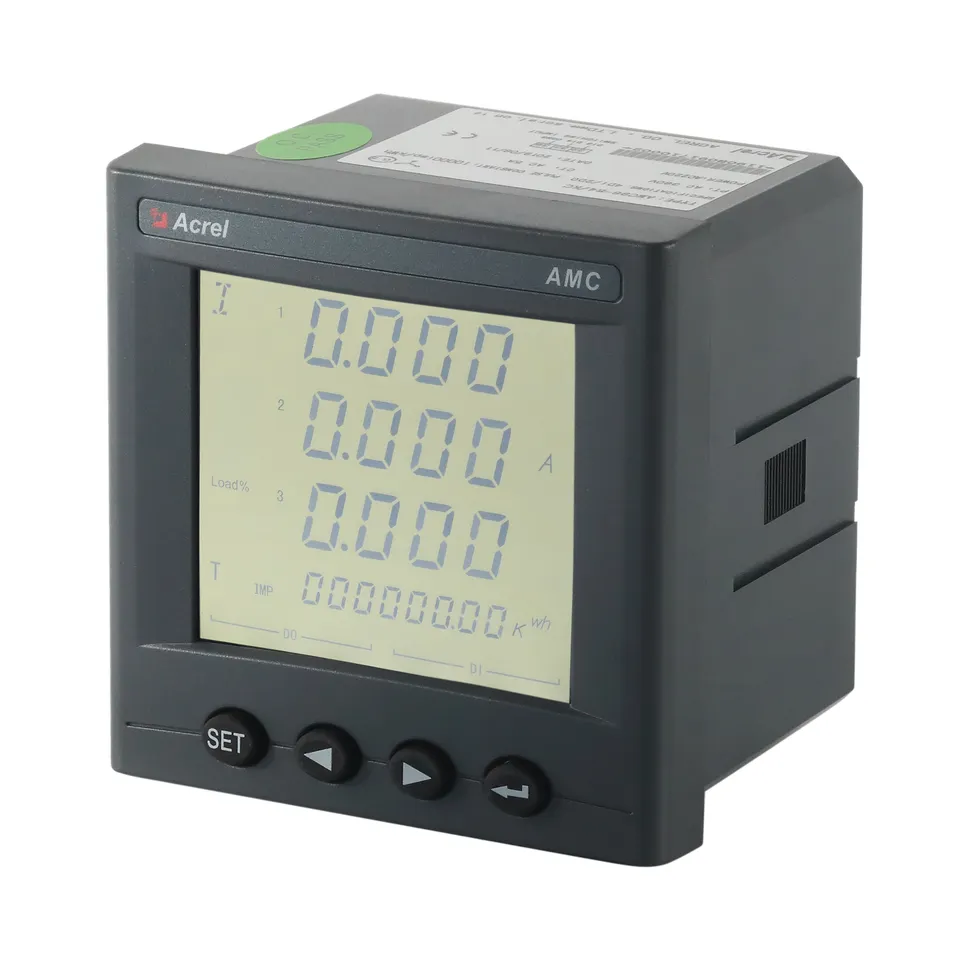

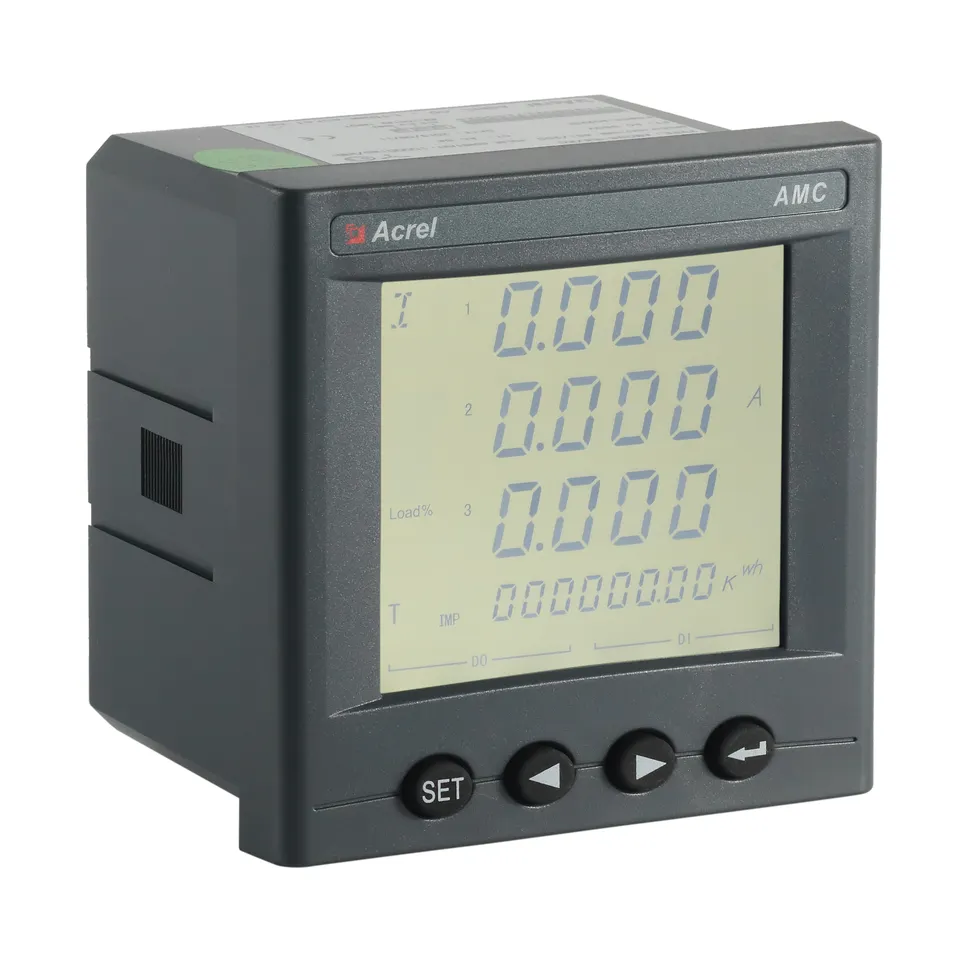

AMC96L-E4/KC é um medidor de energia CA trifásico programável montado em painel de alta precisão, projetado para monitoramento de energia em tempo real, gerenciamento de energia e análise de qualidade de energia em instalações industriais, comerciais e de data center. A caixa DIN compacta de 96×96 mm com medição multifuncional de classe 0,5 fornece leituras RMS reais de tensão, corrente, potência ativa/reativa/aparente, fator de potência, frequência, importação/exportação de kWh e kvarh com comunicações Modbus-RTU RS485 para integração perfeita de SCADA, BMS ou EMS. Medição tarifária de quatro quadrantes, captura de distorção harmônica do 31º, análise THD, registro de demanda, perfil de carga e suporte a TOU de quatro tarifas permitem faturamento preciso e otimização de eficiência. Ampla faixa de 3×57,7/100 V a 3×380/660 V, conexão direta de 0,02-6 A ou entrada CT, contadores de energia bidirecionais, saída de pulso, alarme de relé e vedação à prova de violação tornam o AMC96L-E4/KC ideal para comutadores, quadros de distribuição, plantas fotovoltaicas, estações de carregamento de EV e aplicações de rede inteligente, ao mesmo tempo em que atende às normas IEC 62053-22, IEC 61557-12 e padrões CE.
| Parâmetros Técnicos | Valor | |||
| Entrada | Conexão | Monofásico 2 fios, 3 fases 3 fios, 3 fases 4 fios | ||
| Frequência | 45-65 Hz | |||
| Tensão | Avaliação: | |||
| monofásico: CA 100V、400V | ||||
| Trifásico: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(somente tamanho 96) | ||||
| Sobrecarga: classificação de 1,2 vezes {contínua): classificação de 2 vezes por 1 segundo | ||||
| Consumo de energia:<0,5VA | ||||
| Atual | Avaliação: AC IA、5A | |||
| Sobrecarga: classificação de 1,2 vezes (contínua); classificação de 10 vezes por 1 segundo | ||||
| Consumo de energia:<0,5VA | ||||
| Saída | Energia elétrica | Saída mode:open-collector photo-coupler pulse | ||
| Constante de pulso: 10000imp/kWh (ajustável), consulte o diagrama de fiação para obter detalhes; | ||||
| Comunicação | Porta RS485, protocolo Modbus -RTU, protocolo DLT645 (versões 07 e 97), | |||
| taxa de transmissão 1200 ~ 38400 | ||||
| Função | Troca de entrada | Entrada de contato seco, fonte de alimentação integrada; se o modelo for KA, é AC 220V ativo. | ||
| Saída de comutação | Saída mode: Relay normally open contact output | |||
| Capacidade de contato: AC 250V/3A、 DC 30V/3A | ||||
| Saída analógica | 4 - 20mA | |||
| Classe de precisão | Frequência:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Fonte de alimentação | AC/DC 85-265V ou DC24V（±20%）ou DC48V(±20%) | |||
| consumo de energia≤10VA | ||||
| Segurança | Tensão suportável de frequência de energia | Entre fonte de alimentação // Saída de comutação // Entrada de corrente // Entrada de tensão e transmissão // Comunicação // Saída de pulso // entrada de comutação AC 2 kV 1min; | ||
| Entre fonte de alimentação、saída de comutação、Entrada de corrente、Entrada de tensão AC 2 kV 1min; | ||||
| Entre Transmissão, Comunicação, Saída de Pulso, entrada de comutação AC 1kV 1 min; | ||||
| Resistência de isolamento | Entrada、Output end to machine enclosure >100MΩ | |||
| Meio Ambiente | Temperatura | trabalho: -25°C~ 65°C armazenamento: -40°C ~ 80°C | ||
| Umidade | ≤93% RH sem condensação | |||
| Altitude | ≤2500 milhões | |||
