Porta RJ45 de comunicação Ethernet
Protocolo Modbus-TCP
Medição trifásica CA
Corrente nominal: 5A por TCs ou 80/120/200A por TCs externos
Tensão nominal: CA 3*230/400V
Certificado CE
+86-18702106858 / +86-21-69156352

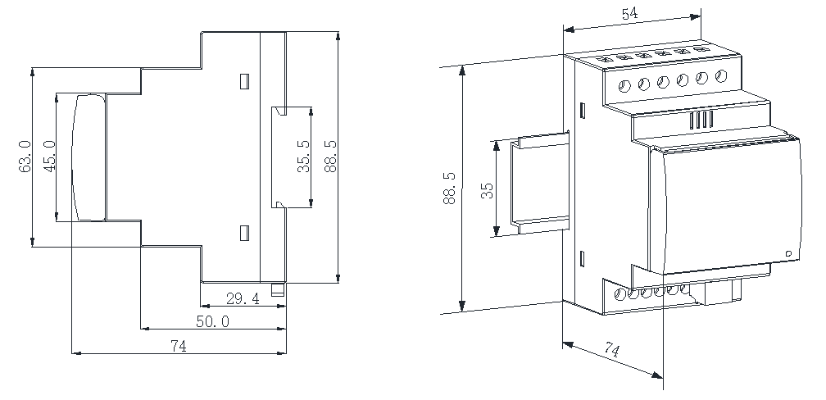

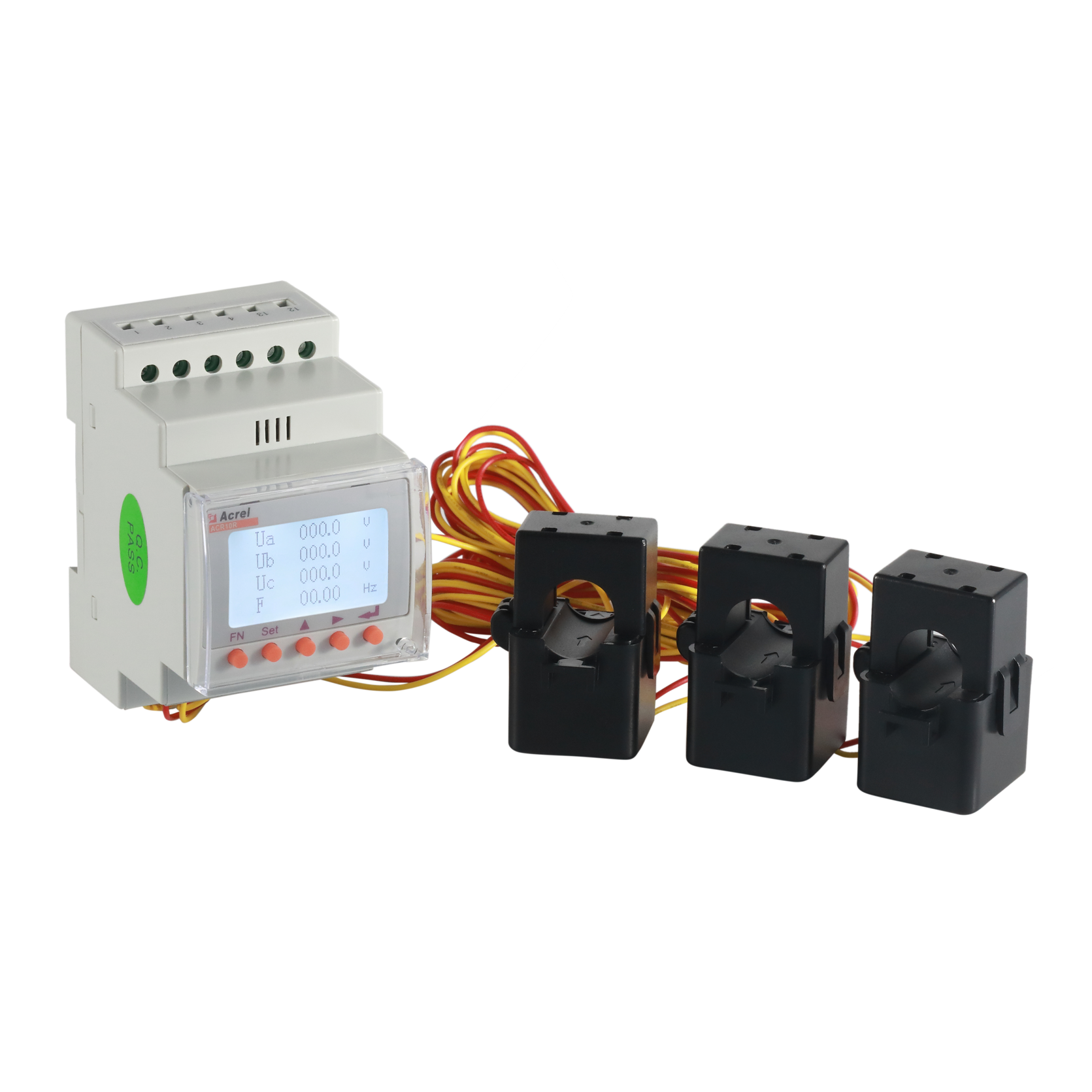

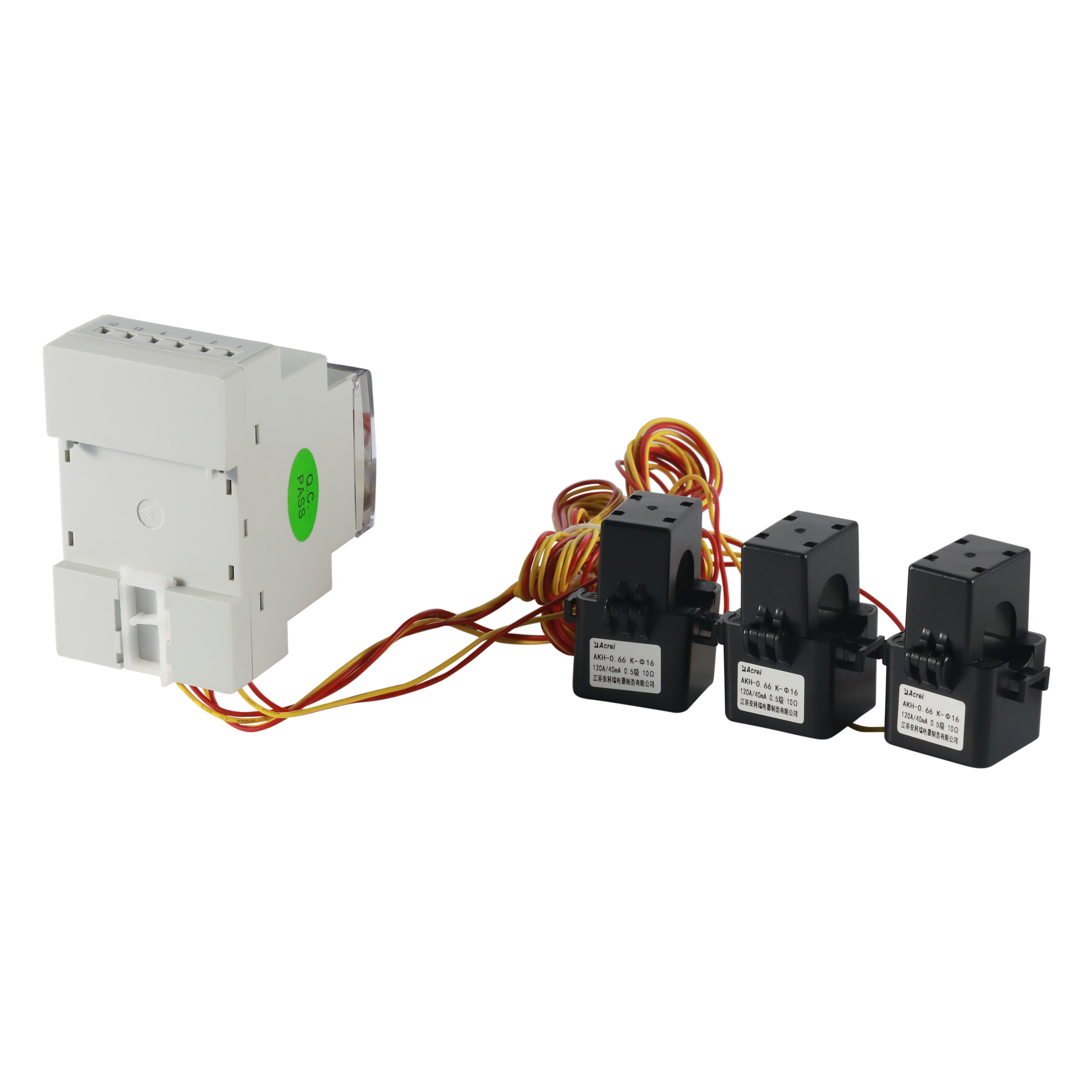

O instrumento elétrico multifuncional tipo trilho ACR10R é um dispositivo inteligente projetado para monitoramento abrangente de energia e gerenciamento de energia. Ele integra medições precisas de parâmetros elétricos como corrente monofásica/trifásica, tensão, potência ativa, potência reativa, potência aparente, frequência e fator de potência, oferecendo dados em tempo real para sistemas de gerenciamento de energia. Um de seus recursos de destaque é o suporte à comunicação Ethernet com o protocolo Modbus-TCP, permitindo integração perfeita em modernas redes de automação industrial. O instrumento pode ser facilmente instalado no local usando montagem em trilho DIN e um transformador de corrente de núcleo dividido, eliminando a necessidade de remoção do barramento e reduzindo o tempo de instalação e os custos de mão de obra. Seu display LCD e interface de botão intuitiva permitem aos usuários configurar parâmetros e monitorar operações localmente, enquanto saídas de relé e entradas de chave fornecem sinalização remota e recursos de controle. Projetado para ambientes industriais exigentes, é ideal para modernizações com eficiência energética em indústrias de alto consumo de energia, como fundição, produção de ferro e aço e semicondutores. Além disso, suporta aplicações como monitoramento de energia fotovoltaica distribuída e gerenciamento de demanda de energia. Com uma ampla faixa de temperatura operacional e altos padrões de segurança, o ACR10R combina confiabilidade, versatilidade e facilidade de uso para diversas necessidades de monitoramento de energia.
Funções:
| Modelo | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Função | |||
| Método de exibição | LCD (LCD de campo) | ■ | ■ |
| Parâmetros de medição | Corrente/tensão/frequência/fator de potência | ■ | ■ |
| Potência ativa/reativa/potência aparente | ■ | ■ | |
| Medição de potência em quatro quadrantes | ■ | ■ | |
| Demanda máxima | ■ | ■ | |
| Medição de potência de taxa complexa | ■ | ■ | |
| Registro de dados | Registro de eventos | □ | |
| Alarme | □ | ||
| Relógio embutido | ■ | ■ | |
| Comunicação | Interface RS485 | ■ | ■ |
| Interface Ethernet | □ | ||
| Interface RJ45 | □ | ||
| Função opcional (escolha uma) | Saída de relé (2DO) | A1 （B1 ou C1） | |
| (4DI 2DO ou 4DI EP)* | |||
| Comunicação | Entrada de comutação (4DI) | ■ | |
| Função opcional (escolha uma) | Saída de pulso (2 canais) | A1 （B1 ou C1） | |
| (4DI 2DO ou 4DI EP)* | |||
| Parâmetros técnicos | Indicadores | |||

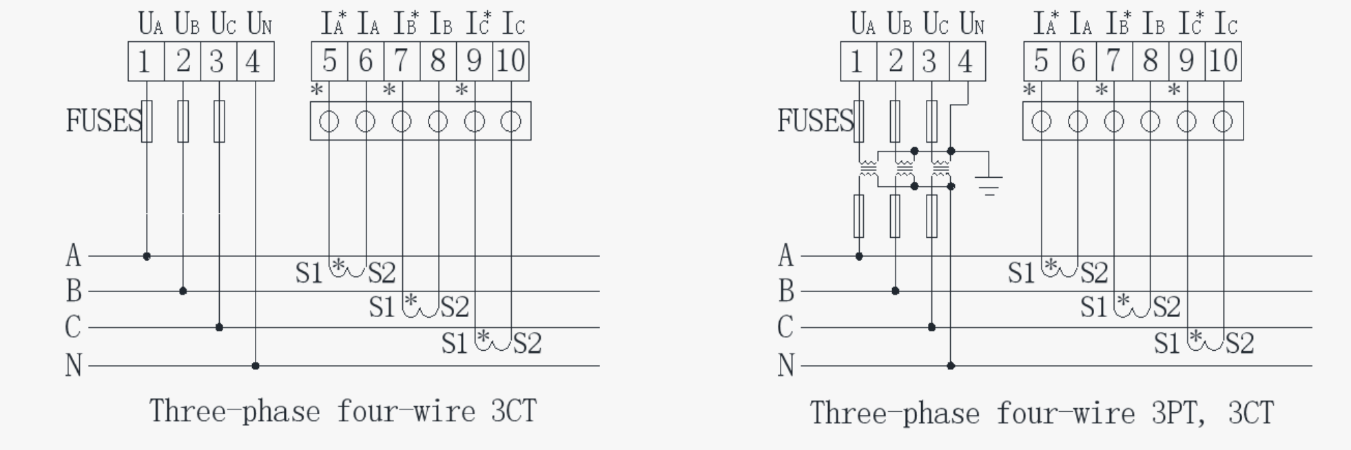

| Entrada | Grade | trifásico de quatro fios | ||
| Frequência | 45~65Hz | |||
| Tensão | Tensão nominal: 220V/380V(400V) | |||
| Sobrecarga: 1,2 vezes a tensão nominal (contínua); 2 vezes a tensão nominal com duração de 1 segundo | ||||
| Consumo de energia: menos de 0,2VA | ||||
| Atual | Classificação: com transformador externo 80A/26,7mA,120A/40mA,200A/66,66mA | |||
| Com sensor mútuo integrado: 5A | ||||
| Sobrecarga: 1,2 vezes a corrente nominal (contínua); 10 vezes a corrente nominal com duração de 1 segundo | ||||
| Consumo de energia: menos de 0,2VA | ||||
| Saída | Eletricidade | Saída mode:Open collector optocoupler pulse, 2-way output | ||
| Trifásico | Constante de pulso: 100imp/kWh | |||
| Comunicação | Interface RS485, Modbus-RTU、Ethernet(Opcional) | |||
| Exibição | LCD | |||
| Função | Ligado desligado volume | Entrada | 4 entradas de contato seco (opcional) | |
| Saída | Saída mode: 2-way relay normally open contact output（Optional） | |||
| Capacidade de contato: AC 250V/3A、DC 30V/3A | ||||
| Precisão de medição | Nível 0,5, Energia reativa: 2 níveis, Outros: 1 nível | |||
| Fonte de alimentação | Consumo de energia AC85~265V≤10VA | |||
| Segurança | Tensão suportável de frequência de energia | AC2kV entre potência // saída de comutação // entrada de corrente e entrada de tensão // comunicação // saída de pulso // entrada de comutação 1min. | ||
| Fonte de alimentação//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV entre comunicação // saída de pulso // entrada de comutação dois por dois 1min. | ||||
| Resistor isolante | Entrada and output to chassis >100MΩ | |||
| Meio Ambiente | Temperatura de trabalho: -10 ℃ ~ 55 ℃ (Limite de temperatura de trabalho: -20 ℃ ~ 65 ℃); Temperatura de armazenamento: -25 ℃ ~ 70 ℃ | |||
| Umidade relativa: 5%~95% sem condensação; altitude: ≤2500m | ||||
