Linha de entrada DC do data center
Entrada trifásica independente de 2 canais
2º ao 63º Harmônico
8DI 4DO 1Temp. e umidade
Comunicação Ethernet (opcional)
Comunicação RS485 de 3 canais
+86-18702106858 / +86-21-69156352

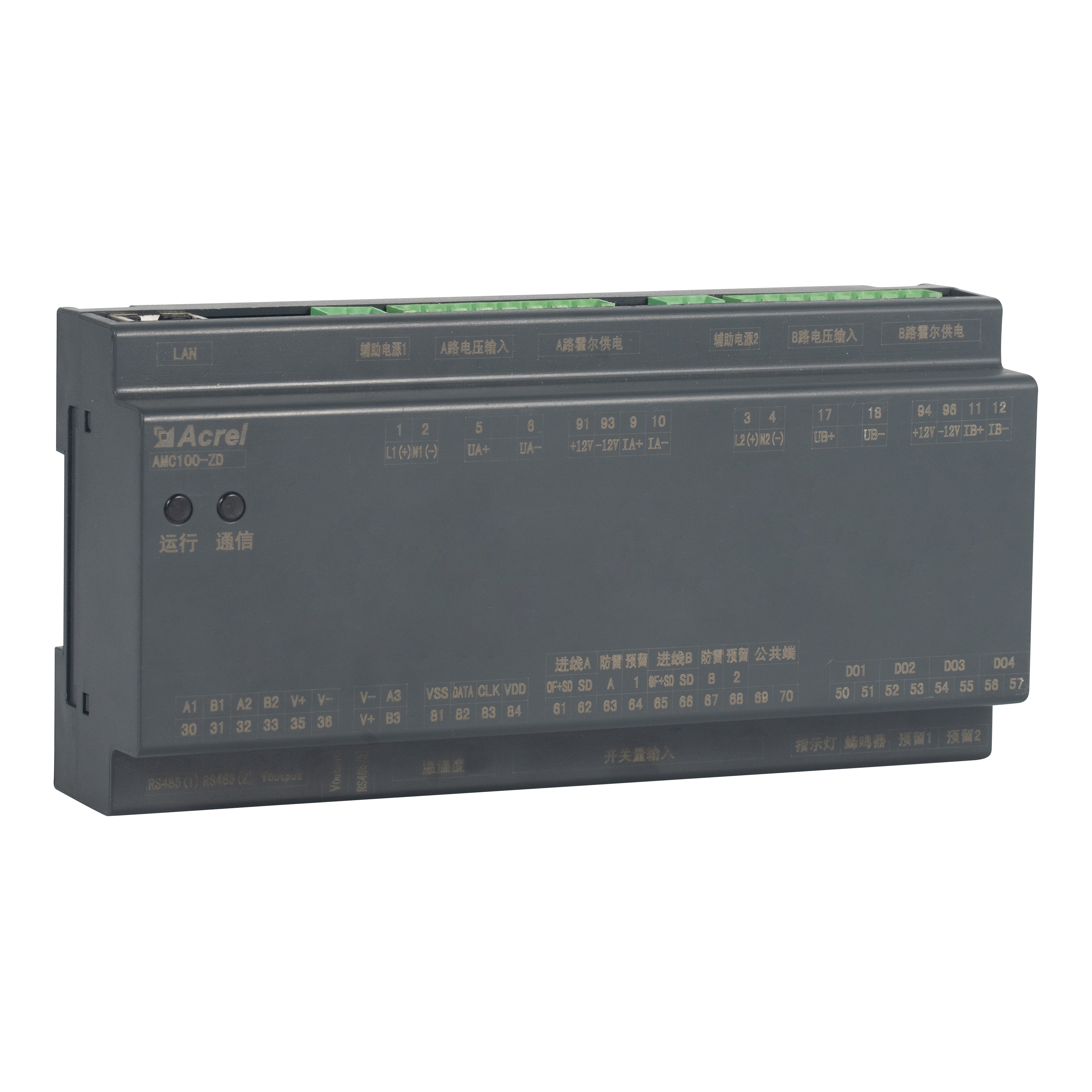

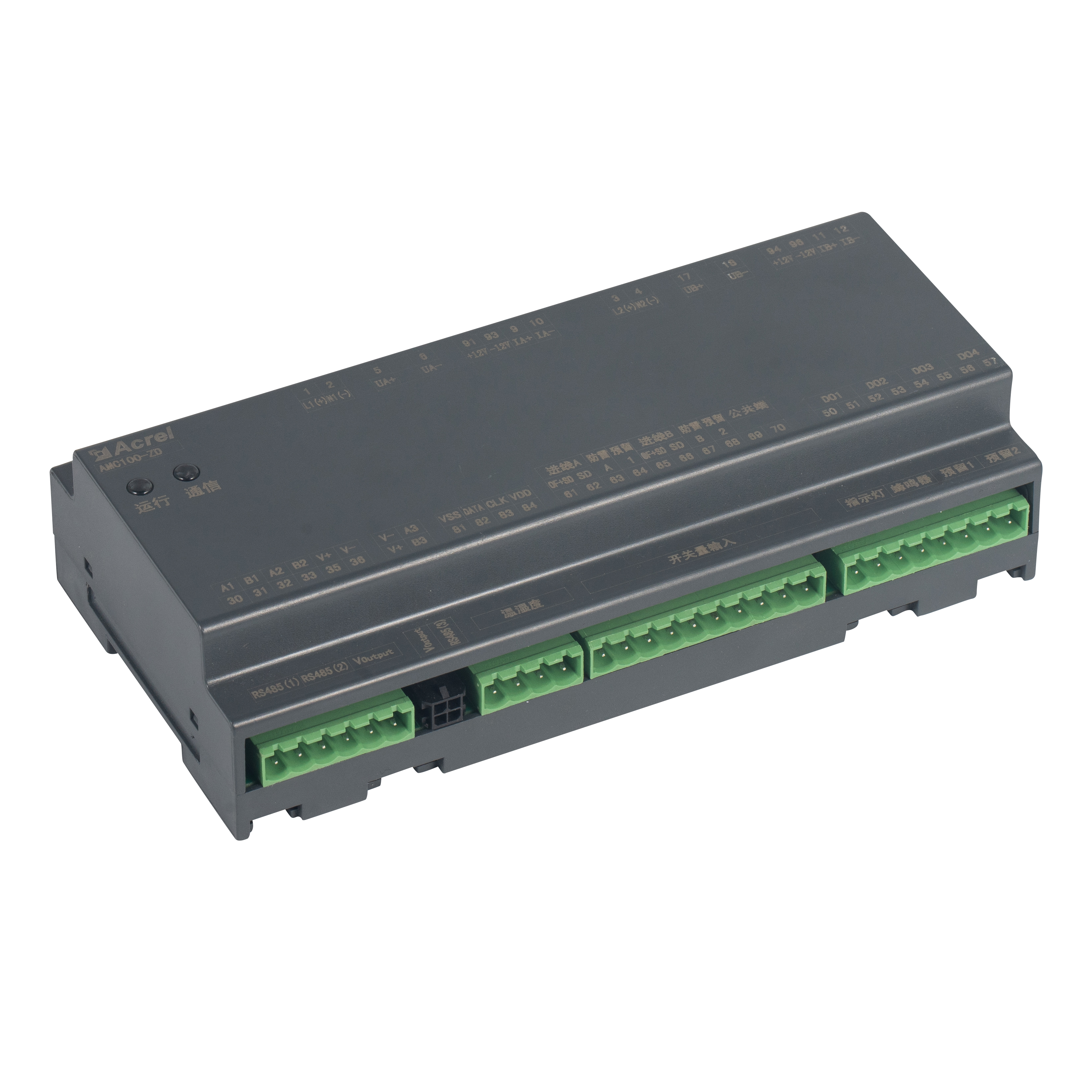

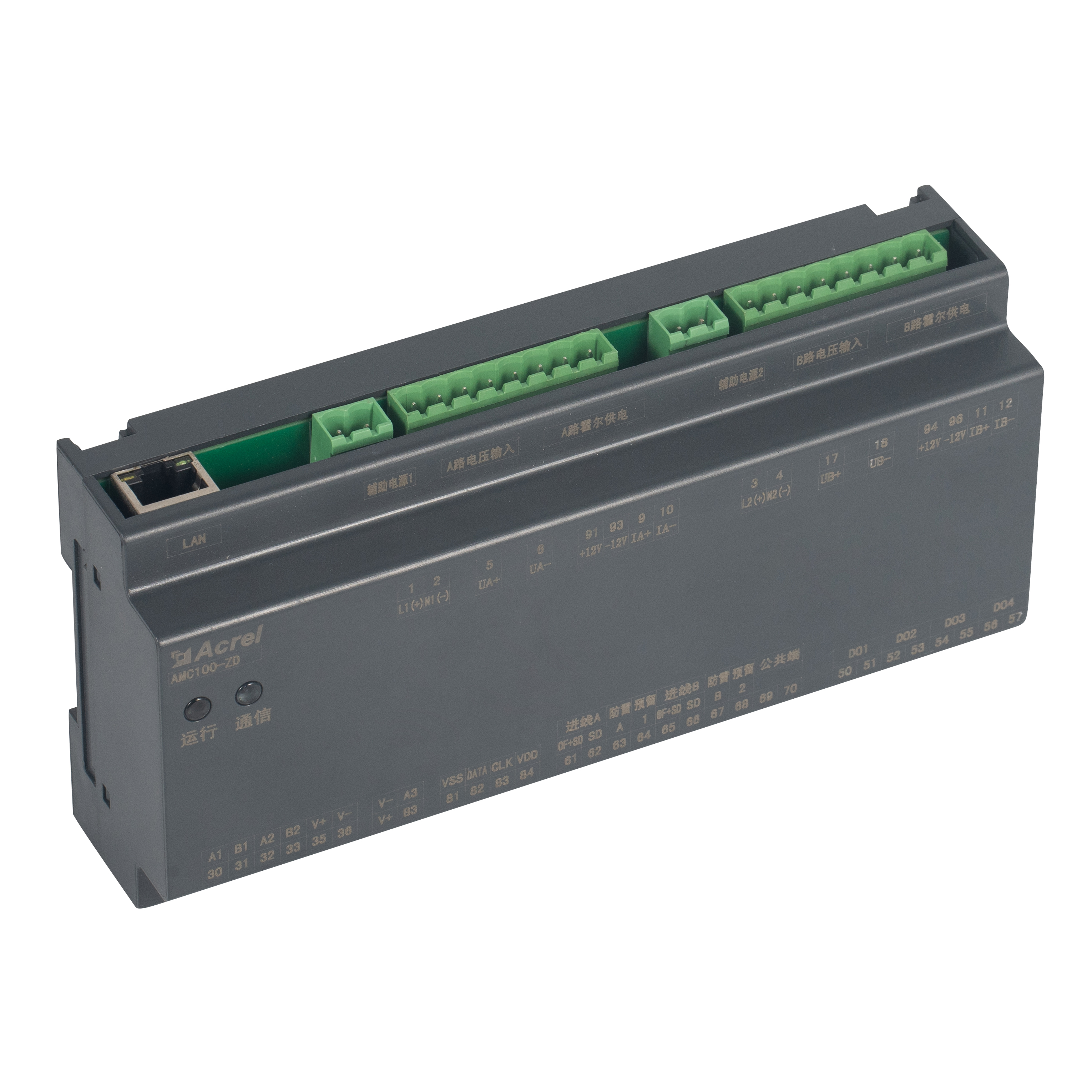

AMC100-ZD é a unidade de monitoramento de distribuição de energia de precisão DC em trilho DIN da Acrel, projetada para racks de servidores de data centers. Ele rastreia simultaneamente parâmetros elétricos completos de alimentações trifásicas duplas AB, 192 circuitos de saída, 8 pontos de status DI / 4 DO, 2 canais de vazamento, 1 sensor de temperatura-umidade e 63 harmônicos. Três portas RS485 Modbus-RTU permitem integração perfeita de BMS/DCIM. Invólucro compacto de 180 mm, precisão de ±0,5%, limites de alarme por canal e aviso sonoro instantâneo reduzem o desperdício de energia e o tempo de inatividade, tornando-o o coração escalonável de soluções de monitoramento de PDU ou barramento CC ecológico para data centers.
| Modelo | AMC100-ZD | |
| Parâmetros medidos | Tensão, Corrente, Potência, Energia Elétrica, Temperatura Ambiente e Umidade | |
| Tensão do barramento | Avaliado | 48 VCC, 240 VCC, 336 VCC |
| Faixa de medição | ±20% | |
| Sobrecarga | Tensão instantânea 2 vezes por segundo | |
| Circuito de entrada atual | Avaliado | 5V ( Sensor Hall, ±12V alimentado por AMC100-ZD ） |
| Sobrecarga | A duração é de 1,2 vezes, instantânea 10 vezes/segundo | |
| Temperatura e umidade | Faixa de temperatura | -40°C ～ 99°C |
| Faixa de umidade | 20% ～ 90% | |
| Medindo precisão | Enrole | Nível de tensão/corrente 0,5, nível de potência/energia elétrica 1 |
| Temperatura | ±1℃ | |
| Umidade | ±5% | |
| Auxiliar fornecimento | AMC100-ZD ： Potência do sinal ( ≤15W ） | |
| AMC100-ZD-P24 ： Fonte de alimentação independente DC 12-24V | ||
| AMC100-ZD-P220 ： | ||
| 1. Quando a tensão constante é DC 240V 、 DC336V, alimentado por AC220V 、 CC240V 、 Alimentação independente DC336V | ||
| 2. Quando a tensão constante é DC 48V, alimentada por fonte independente DC48V | ||
| Meio Ambiente | Temperatura | Operação ： -15℃ ～ 55℃ Armazenamento ： -25℃ ～ 70°C |
| Umidade | Umidade relativa≤93% | |
| Altitude | ≤2500m | |
| Saída de comutação | 4 vias 3A 250 VCA /3A 30 VCC | |
| Trocar entrada | 8 nós secos | |
| Comunicação | 1 canal RS485/Modbus-RTU isolado para o sistema de fundo | |
| 1 RS485/Modbus-RTU para tela sensível ao toque | ||
| 1 conexão RS485/Modbus-RTU ao módulo downstream | ||
| Função de comunicação Ethernet de 1 canal é opcional | ||
| Instalação | Método de instalação em trilho DIN35mm ou placa inferior | |
| Nível de proteção | IP20 | |
| Nível de poluição | 2 | |
| Segurança | Isolamento | A resistência de isolamento entre todos os terminais e as partes condutoras do invólucro deve ser de pelo menos 100MΩ |
| Tensão suportável | Sinal de tensão e corrente da linha A // Sinal de tensão e corrente da linha B // Saída de comutação // Porta de comunicação isolada // Duas das outras portas devem atender AC2kV por 1min, a entrada de comutação e outras portas devem atender AC0,5kV por 1min, a corrente de fuga deve ser inferior a 2mA, sem quebra ou fenômeno de flashover. | |
| Interferência antiestática | Nível 4 | |
| Compatibilidade eletromagnética | Pulso transitório rápido de reatância | Nível 3 |
| Resistência a surtos | Nível 4 | |
| Radiação eletromagnética de radiofrequência | Nível 3 | |
