Projeto de sistema de gerenciamento de energia para loja de conveniência LAWSON

Soluções e produtos relacionados

Soluções:		Produtos:
Gestão de Eficiência Energética		Medidor de energia IoT sem fio AC ADW300	Medidor de energia multicircuitos AC ADW210

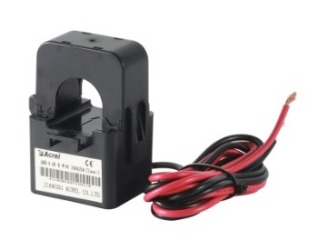

Solução de gerenciamento de energia IoT		Transformador de corrente AKH-0.66/K 5A	Unidade Inteligente de Transmissão de Dados AWT100

Pontos problemáticos do cliente

- Desafio de gerenciamento de dados: Com numerosos armazenamentos e dados dispersos, a aquisição e análise de informações em tempo real são difíceis, levando a silos de informações que afetam a tomada de decisões e a eficiência operacional.
- Alto custo de renovação: A ampla distribuição de lojas resulta em elevados custos com mão de obra e deslocamentos para reformas.
- Dificuldade de gestão: O pequeno tamanho das lojas individuais torna caro e ineficiente a criação de sistemas separados de leitura de medidores ou de faturamento.
- Comissionamento Complexo: O comissionamento do sistema IoT é complexo e requer pessoal técnico profissional.
- Reconciliação Financeira Complexa: As contas de serviços públicos de cada loja precisam ser consolidadas na sede, o que envolve uma grande quantidade de trabalho de reconciliação propenso a erros.
- Requisito de estabilidade de dados: Os dados perdidos devem ser retransmitidos automaticamente. A arquitetura de grupo do sistema, o gerenciamento de energia organizacional e o gerenciamento de grupos de usuários exigem uma implementação precisa.

Solução Acrel

- Medidores de Energia:

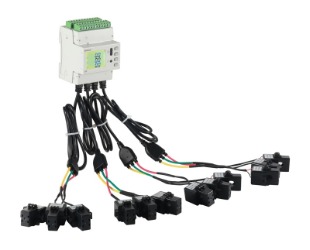

- Medidor de energia inteligente IoT multicircuito ADW210: monitora até 4 circuitos trifásicos ou 12 monofásicos, medindo parâmetros como kWh, kVarh, corrente, tensão e potência. Suporta vários métodos de comunicação e funções adicionais.

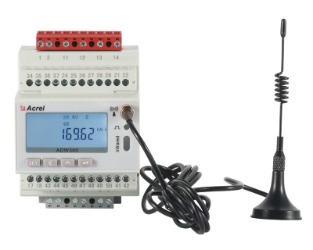

- Medidor de energia inteligente sem fio trifásico ADW300 IoT: Com diversos métodos de comunicação, mede potência ativa trifásica, potência reativa, corrente, tensão e harmônicos, tornando-o adequado para diversos cenários.
- Medidor de energia trifásico em trilho DIN ADL400: Mede parâmetros de energia CA trifásicos com alta precisão. Suporta múltiplas funções e métodos de comunicação.
- Portal:
- Gateway inteligente IoT AWT100: suporta vários métodos e protocolos de comunicação upstream e downstream. Ele pode se conectar a 20–25 dispositivos Acrel via RS485 (MODBUS-RTU).
- Plataforma IoT EMS:

Interface de monitoramento em tempo real da plataforma IoT EMS

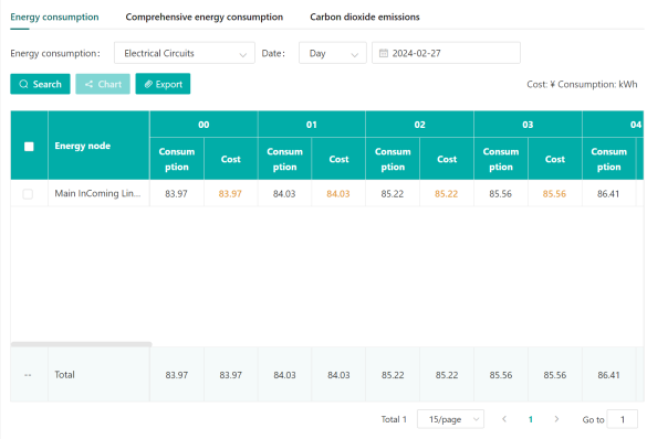

Interface de análise de energia da plataforma IoT EMS

Resultados e benefícios do projeto

- Base de retrofit para economia de energia: Ao comparar os níveis de consumo de energia das lojas, os principais equipamentos consumidores de energia, como ar condicionado, sinalização, iluminação e aquecedores, são avaliados quanto ao potencial de economia de energia. A plataforma calcula o período de retorno real.
- Gestão do Desempenho Energético: São estabelecidos conceitos como consumo de energia por unidade de área e consumo médio regional. Ao vincular o uso de energia das lojas ao tráfego de clientes, são feitos esforços para alinhar o volume de negócios e o consumo de energia.
- Comparação de KPI: os níveis de consumo de energia das lojas são comparados para avaliar o potencial de poupança de energia nos principais equipamentos e calcular o período de retorno real.
- Gestão de Loja Online: O consumo de energia de cada loja é lido online em tempo real, reduzindo a carga de trabalho dos inspetores e melhorando a precisão e confiabilidade dos dados.

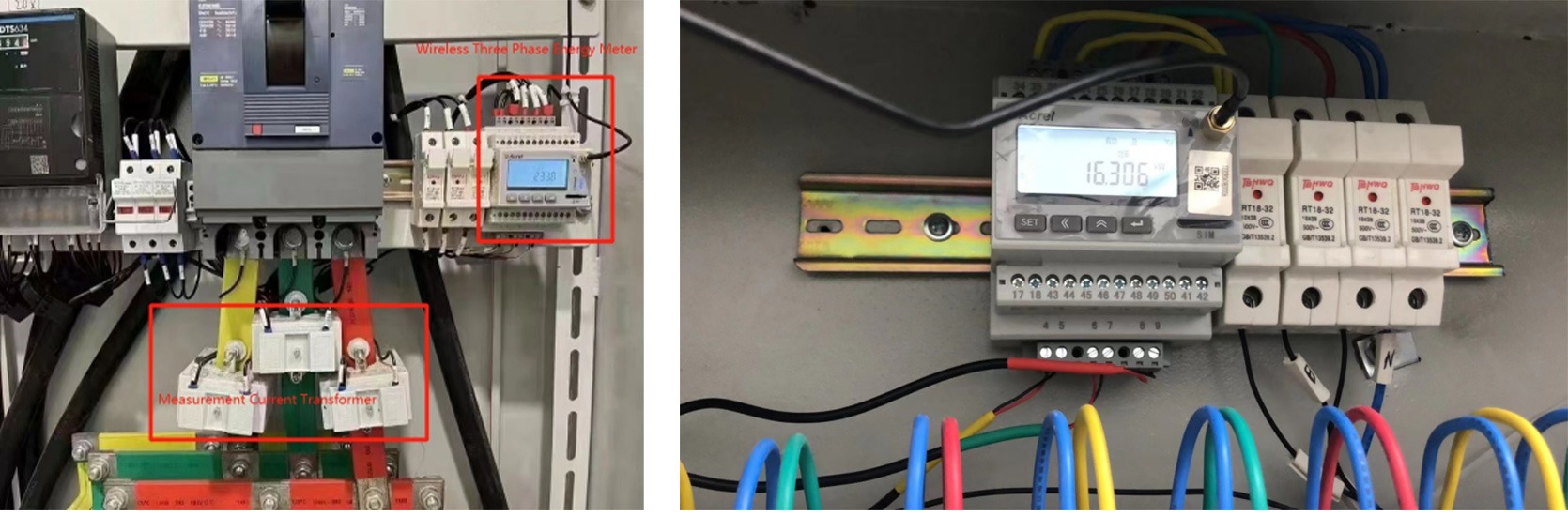

Instalação voada:
