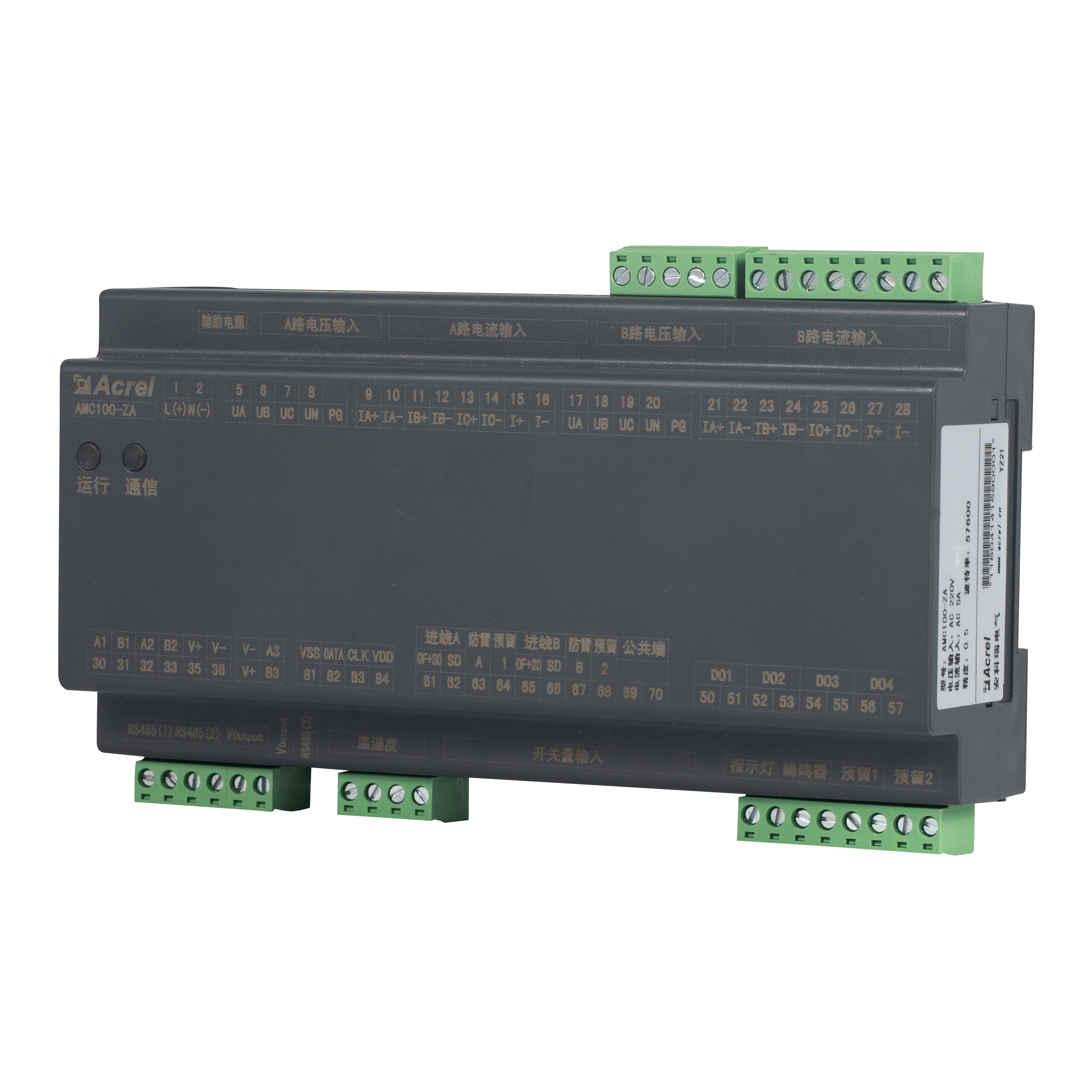

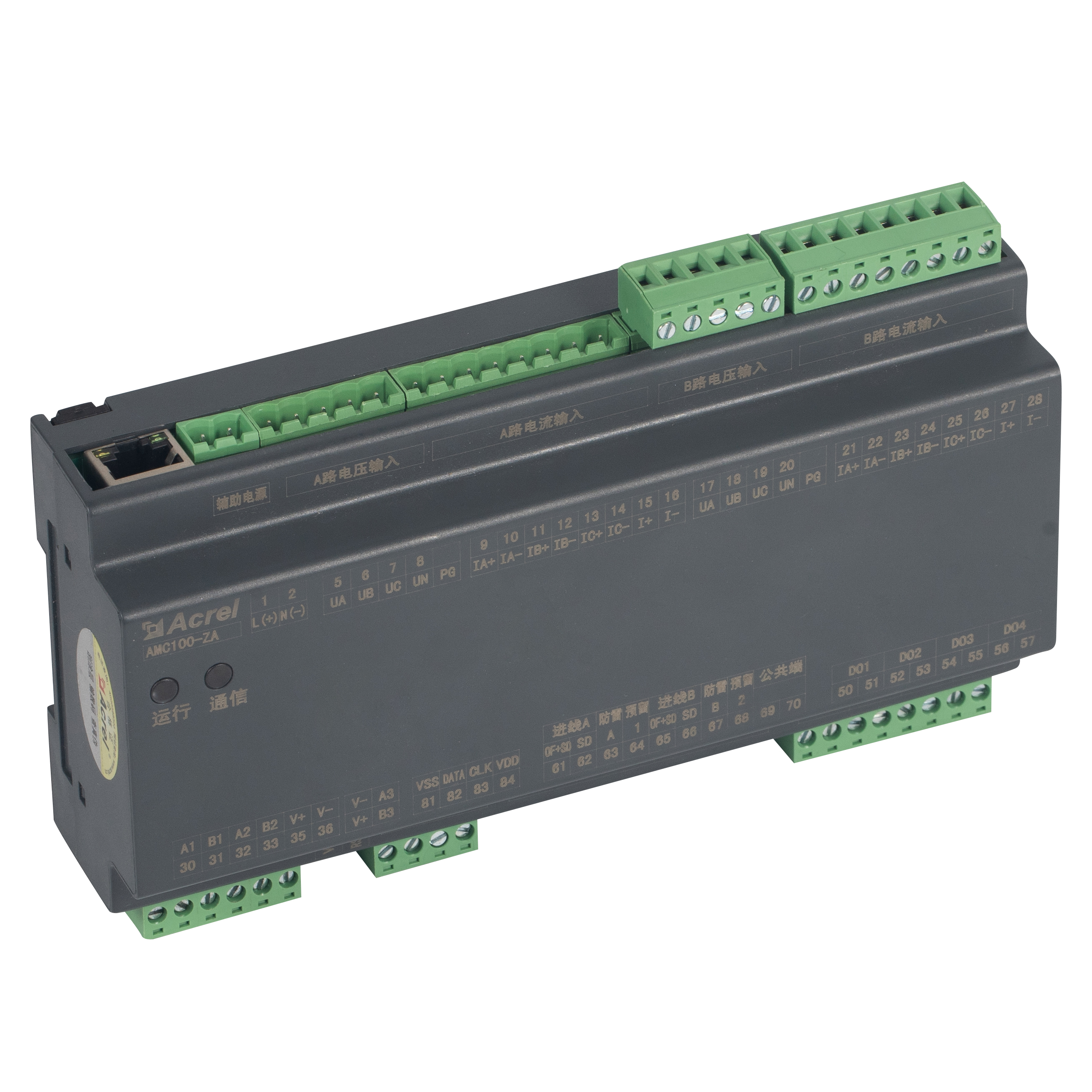

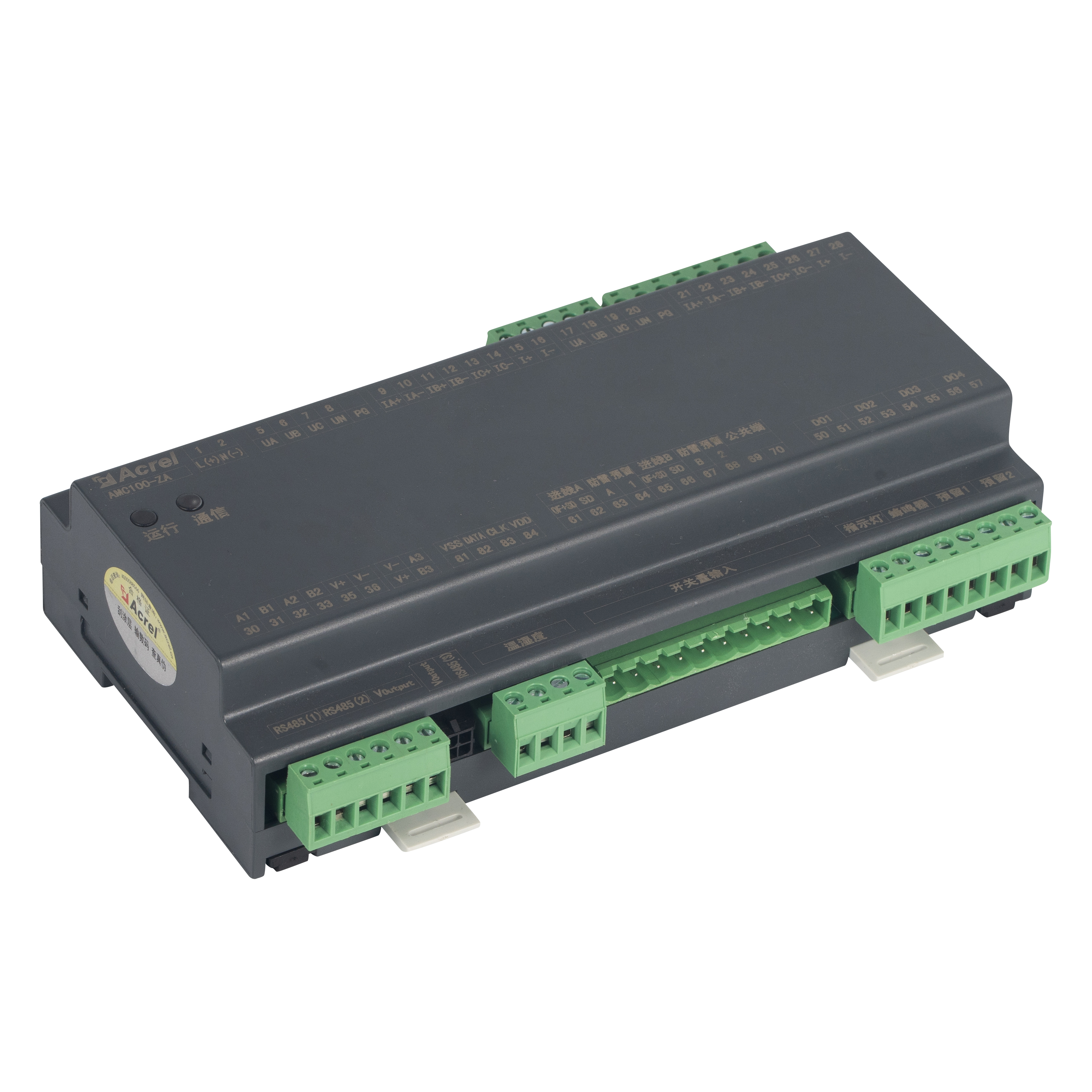

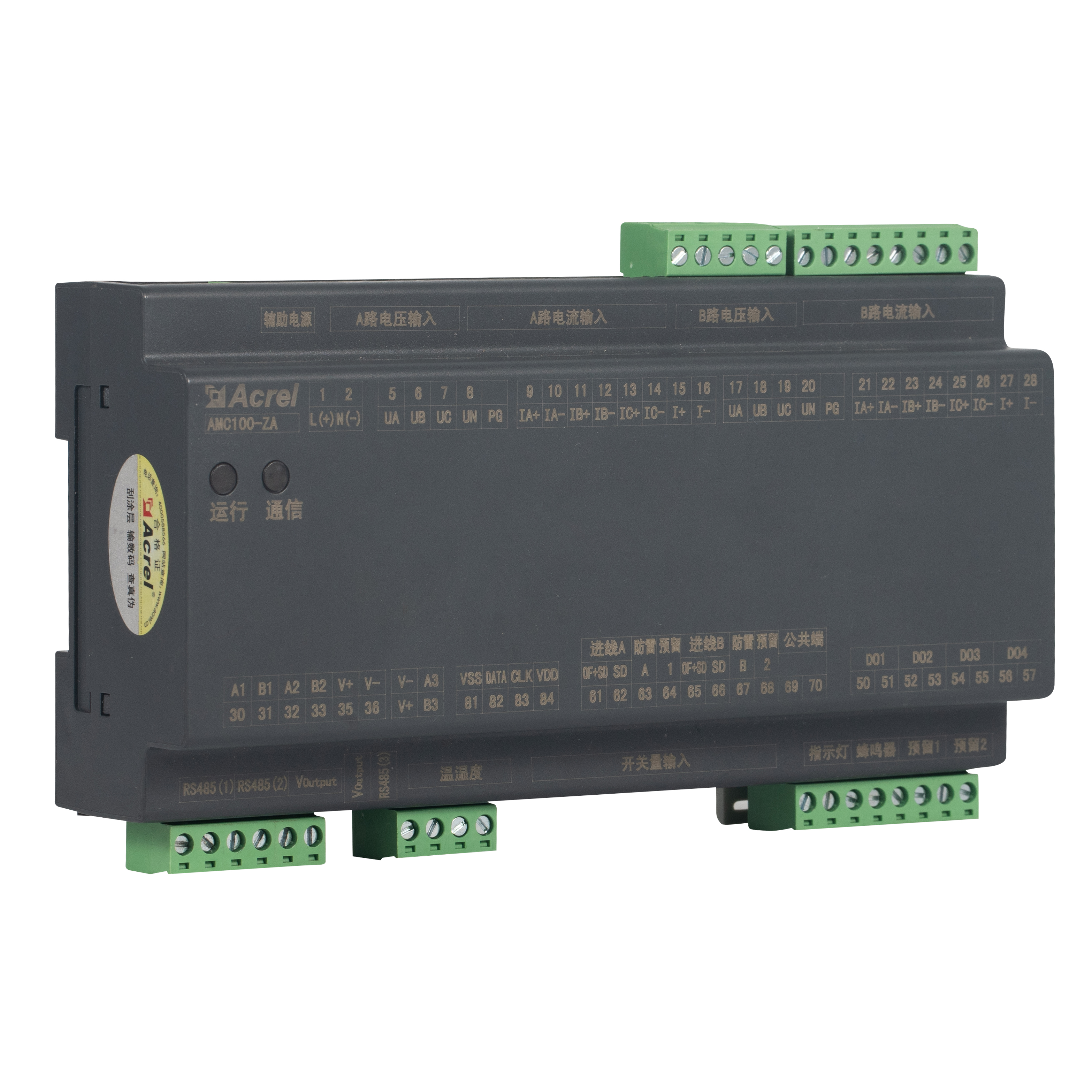

Medidor de energia de monitoramento de distribuição de energia de precisão CA para data center

AMC100-ZA

Parâmetros de medição

Tensão, corrente, frequência, potência ativa, potência reativa, fator de potência, energia ativa, energia reativa, tensão zero-terra, corrente de fuga e corrente de sequência zero, conteúdo harmônico total (THD), harmônicos 2-63, desequilíbrio de corrente e tensão, temperatura ambiente e umidade

Tensão do barramento

Avaliado

220 VCA

Faixa de medição

±20%

Sobrecarga

Tensão instantânea 2 vezes/seg

Circuito de entrada atual

Avaliado

Secundário 5A

Alcance

0~6A

Sobrecarga

Contínuo 1,2 vezes, instantâneo 10 vezes/seg

Temperatura e umidade

Faixa de temperatura

-40℃~99℃

Faixa de umidade

20%~90%

Frequência de entrada

AC45~65Hz

Precisão de medição

Linha de entrada

Nível de tensão/corrente 0,2, nível de potência/energia ativa 0,5, nível de potência/energia reativa 1

Temperatura

±1℃

Umidade

±5%

Potência auxiliar

AMC100-ZA: sinal para tomada de energia (≤15W)

AMC100-ZA-P220: fonte de alimentação independente de 220 V

AMC100-ZA-P24: Fonte de alimentação independente DC 12-24V

Meio Ambiente

Temperatura

Trabalho: -20°C~150°C Armazenamento: -25°C~70°C

Umidade

Umidade relativa≤93%

elevação

≤2500m

Saída do interruptor

4 canais 3A 250 VCA/3A 30 VCC

Trocar entrada

8 nós secos

Comunicação

1 RS485/Modbus-RTU isolado para o sistema de segundo plano

1 RS485/Modbus-RTU para tela sensível ao toque

1 módulo downstream de conexão RS485/Modbus-RTU

Função opcional de comunicação Ethernet de 1 canal

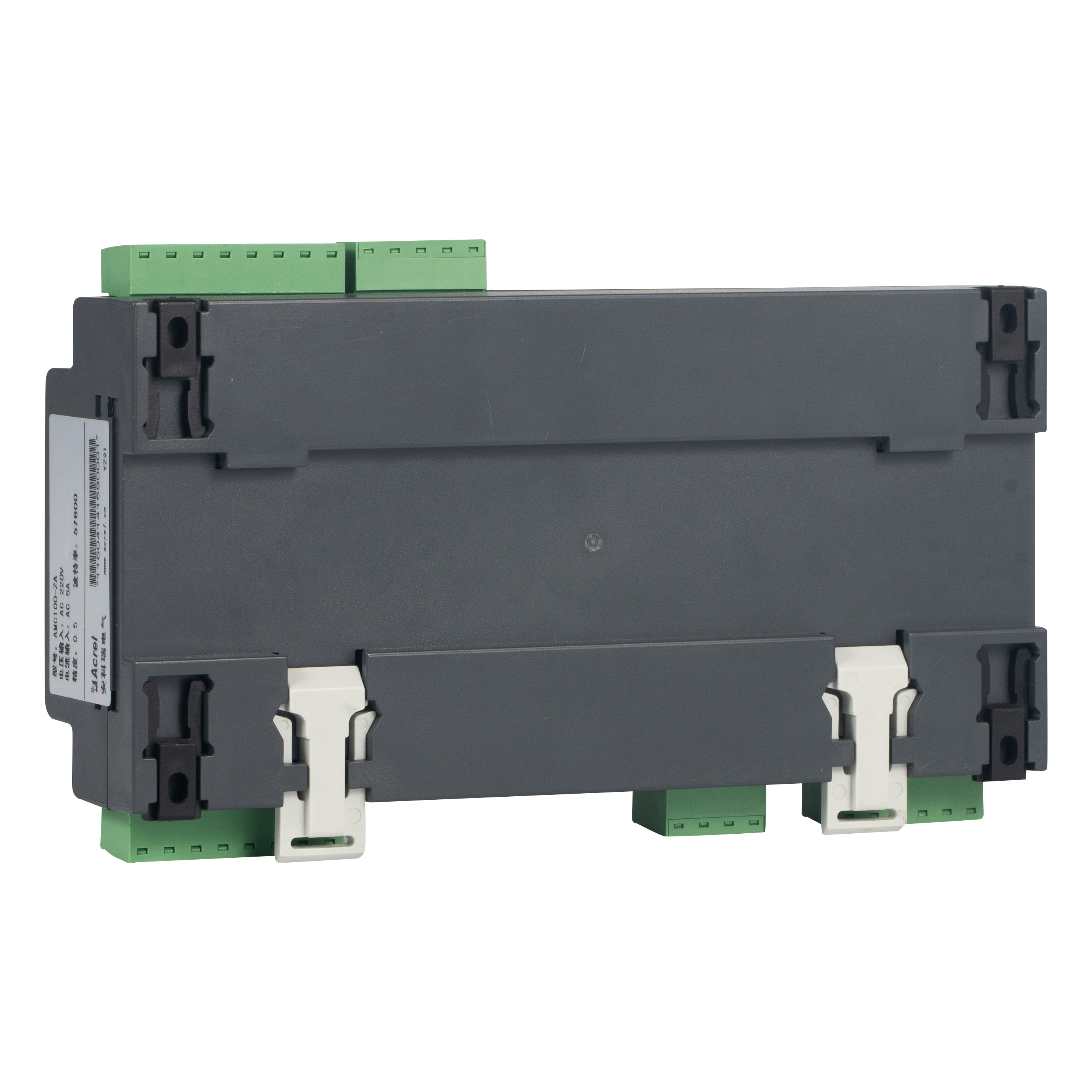

Método de instalação

Instalação em trilho DIN35mm ou placa inferior

Nível de proteção

IP20

Nível de poluição

2

Segurança

Isolamento

A resistência de isolamento entre todos os terminais e as partes condutoras do invólucro não é inferior a 100MΩ

Tensão suportável

Um sinal de tensão e corrente // sinal de tensão e corrente B // saída do interruptor // porta de comunicação isolada // entre outras portas atendem AC2kV 1min, a entrada do switch e outras portas devem atender AC0,5kV 1min, a corrente de fuga deve ser inferior a 2mA, sem quebra ou fenômeno de flashover.

Compatibilidade eletromagnética

Interferência antiestática

Nível 4

Explosão transitória rápida anti-elétrica

Nível 3

Interferência anti-surto

Nível 4

Resistência à radiação do campo eletromagnético de radiofrequência

Nível 3
