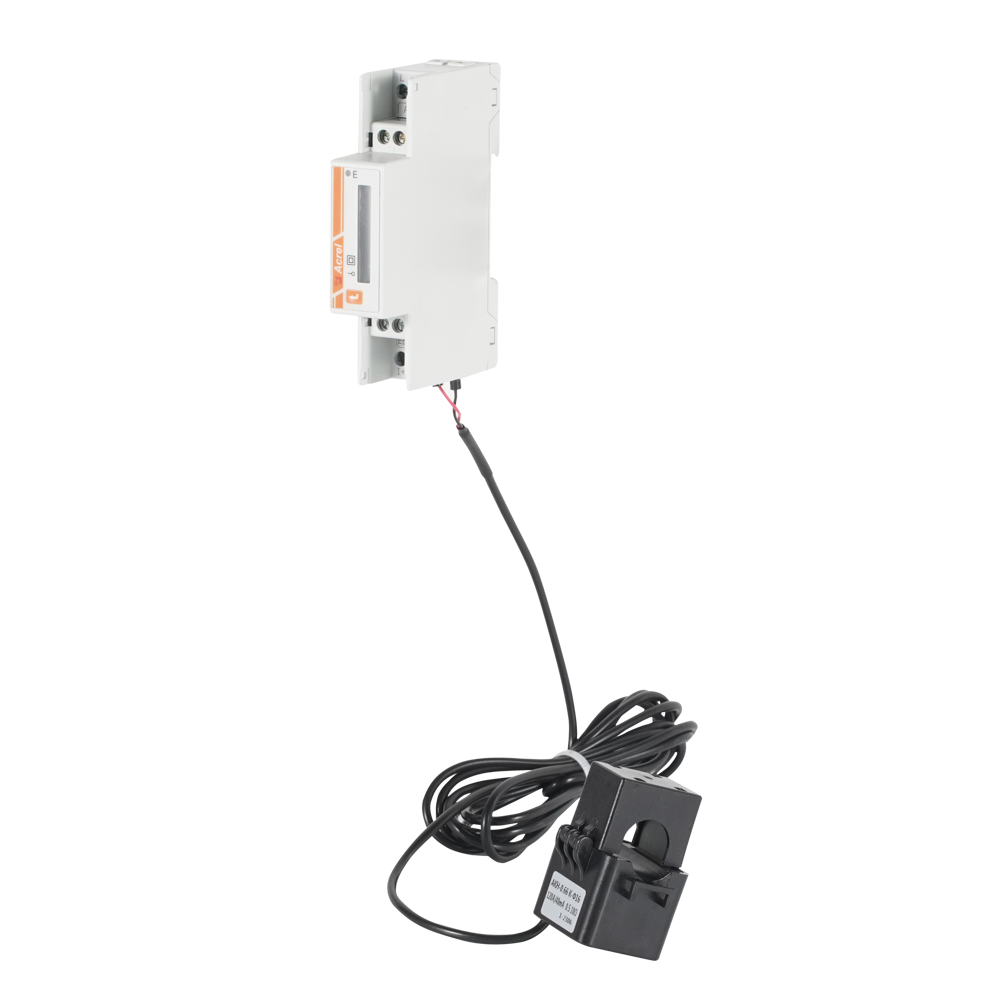

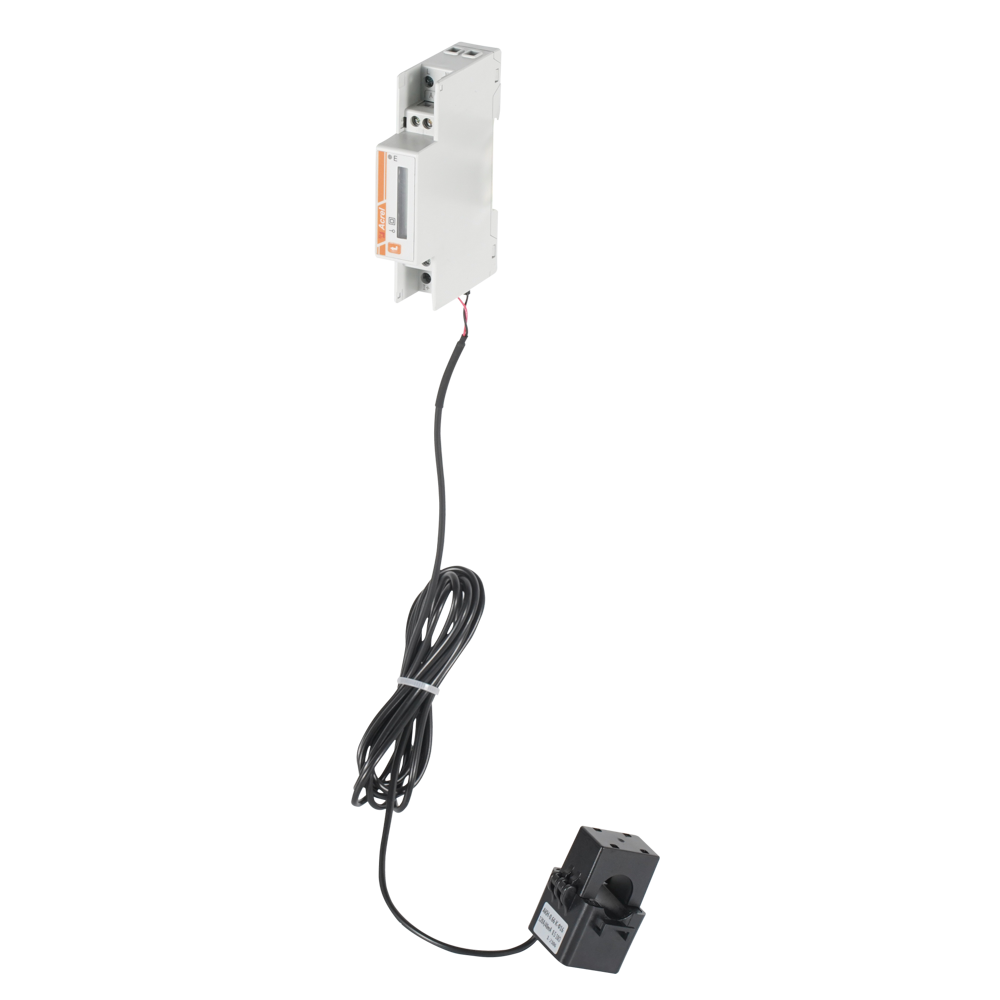

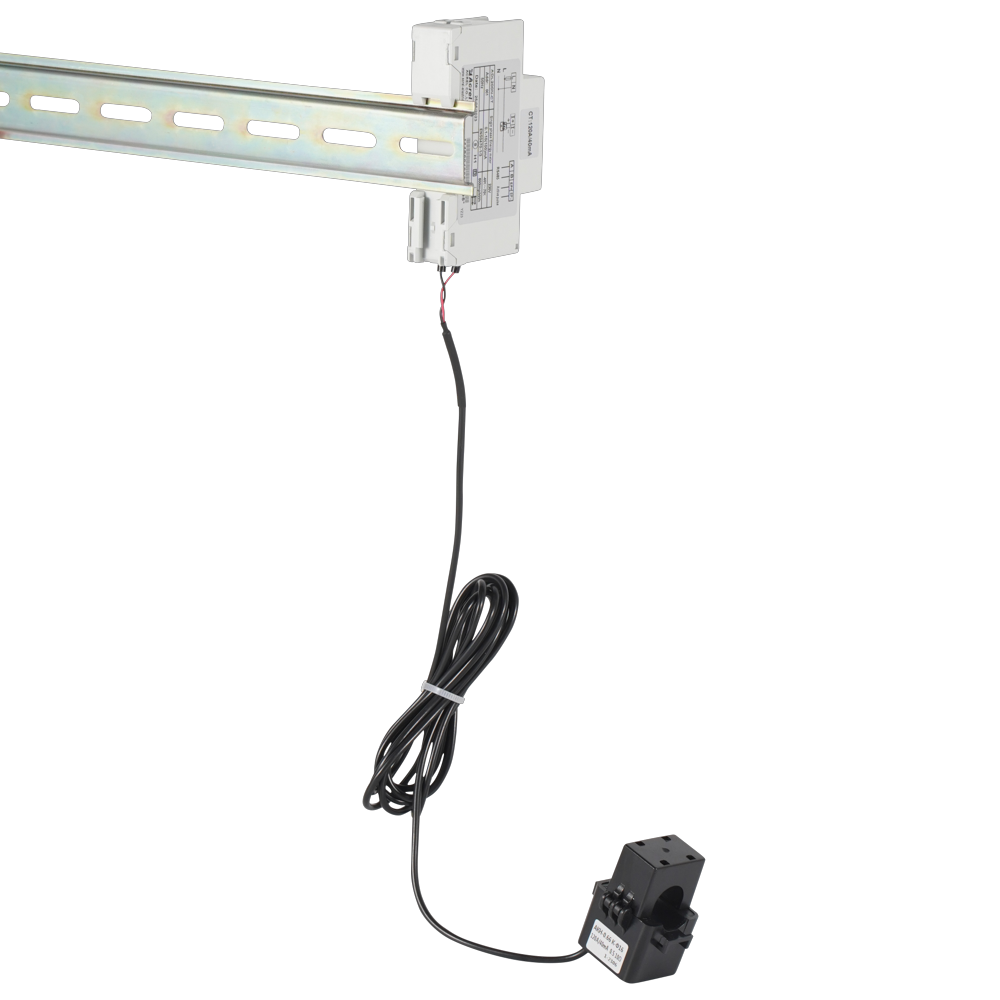

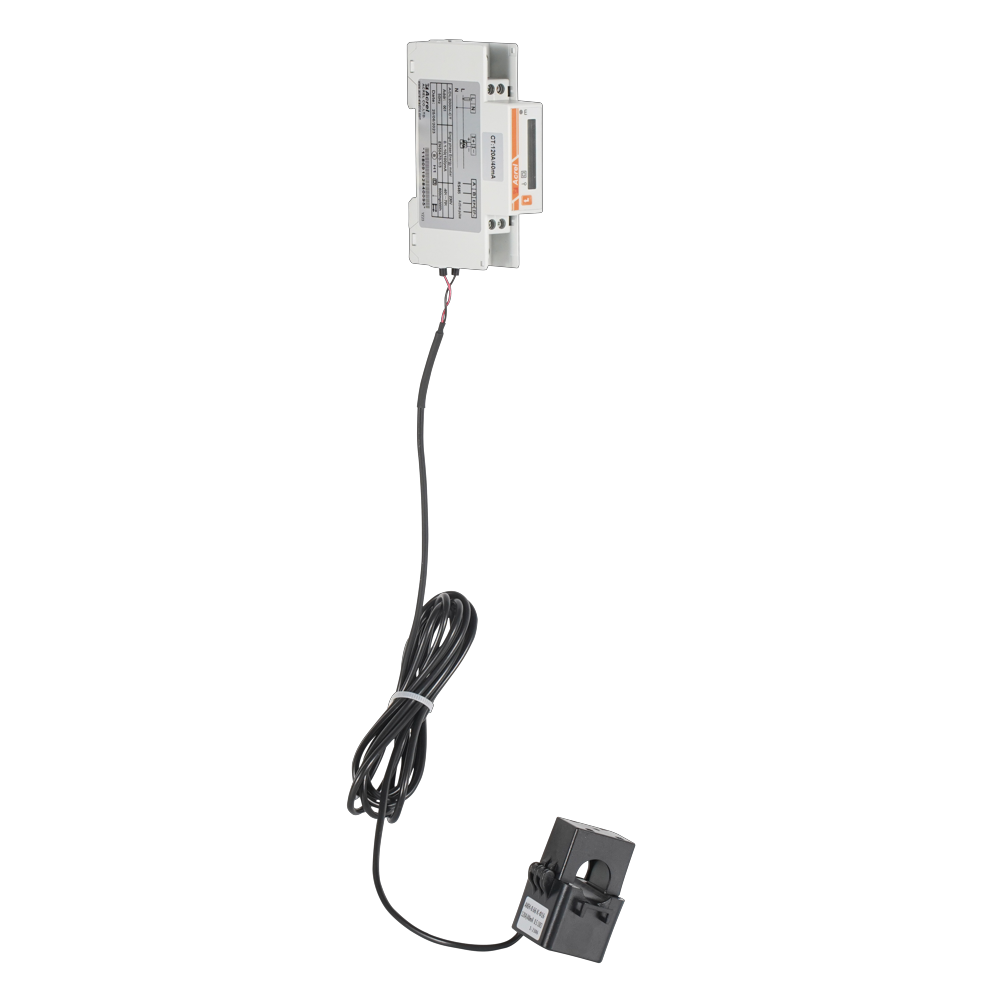

O medidor de energia elétrica multifuncional montado em trilho DIN da série ADL é um dispositivo inteligente projetado para novos sistemas de geração de energia, incluindo sistemas fotovoltaicos conectados à rede, microinversores, armazenamento de energia e sistemas de acoplamento CA.

Este produto oferece medição de alta precisão, design compacto, resposta rápida e fácil instalação. Ele pode amostrar, medir e monitorar parâmetros de potência enquanto se comunica com inversores ou sistemas de gerenciamento de energia (EMS). Os principais recursos incluem a prevenção do fluxo reverso de energia, a regulação da geração de energia e o gerenciamento da carga e descarga da bateria com base na energia elétrica acumulada e em tempo real.

Além disso, suporta medição bidirecional e gerenciamento de energia fotovoltaica distribuída em residências, garantindo uma utilização eficiente e inteligente da energia.

Umrtigo			Parâmetros
Série de modelos			ADL200N-CT
Medição	Grade		Monofásico
	Tensão	Tensão nominal	AC 230 V
		Faixa de entrada	± 2 0%
		Sobrecarga	Cmoçaificação de 1,2 vezes ( contínuo )
			2 vezes a classificação por 1 segundo
		Consumo de energia	< 2W , < 10 VA
		Classe de precisão	Erro ±0,5%
	Atual	Corrente de entrada	CA 0,5-10(80)A , CA 0,5-10( 120 ) A
		Sobrecarga	1.2 vezes classificação (contínua)
			2 vezes a classificação por 1 segundo
		Consumo de energia	< 1W , < 1 VA
		Classe de precisão	Erro ±0,5%
	Poder		Potência ativa, reativa, aparente, erro ±0,5 %
	Grade frequency		5 0/ 6 0 Hz, erro ±0,5%
	Taxa de resposta		≤100ms (tensão, corrente, potência)
			≤1s (energia elétrica)
	Medição category		CAT III
	Nível de sobretensão		COV III
Medição	Energia elétrica		Energia ativa ： C lass B
			Energia reativa ( C última 2 precisão)
Consumo de energia	≤ 2W
Compatibilidade Eletromagnética	E2




Segurança	Poder frequency withstand voltage		Entre comunicação e entrada de sinal, AC3kV 1min
	Resistência de isolamento		Terminais de entrada e saída para caixa >100MAh

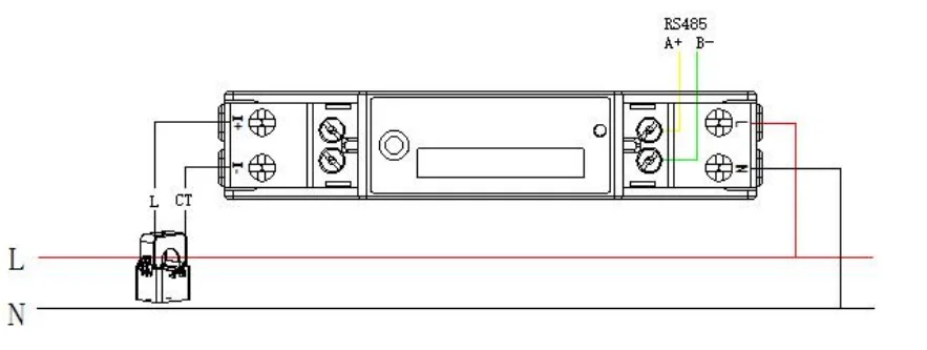

Comunicação	Interface e protocolo de comunicação		Interface RS485 e protocolo Modbus RTU
	Comunicação address range		Modbus RTU:1~247 ；
	Taxa de transmissão		Suporta 1200bps-38400bps
Meio Ambiente	Temperatura operacional		-40°C ～ 70°C
	Temperatura de armazenamento		-40°C ～ 8 0℃
	Umidade relativa		≤95 % (sem condensação)
			"Não é adequado para ambientes úmidos"
	Altitude		≤ 20 00m
Padrão	EN IEC 61010-1:2010 Requisitos de segurança para equipamentos elétricos para medição, controle e uso em laboratório - Parte 1: Requisitos gerais
	EN IEC 61010-2-030:2010 Requisitos de segurança para equipamentos elétricos para medição, controle e uso em laboratório - Parte 2-030: Requisitos particulares para equipamentos com circuitos de teste ou medição
	EN IEC 61326-1:2021 Equipamento elétrico para medição, controle e uso em laboratório - Requisitos EMC - Parte 1: Requisitos gerais
	EN IEC 61326-2-1:2021 Equipamento elétrico para medição, controle e uso laboratorial - Requisitos EMC - Parte 2-1: Requisitos particulares para testes de compatibilidade eletromagnética para equipamentos elétricos para medição, controle e uso laboratorial
	EN 50470-3 Equipamento de medição de eletricidade (a.c.) - Parte 3: Requisitos particulares - Contadores estáticos de energia ativa (índices de classe A, B e C)
Proteção IP	IP51 ( Deve ser instalado em um gabinete com classificação IP adequada ）
Grau de poluição	II
UC Grau	III
Ambiente de instalação	Uso interno
Proteger Grau	Classe II (Isolamento Duplo)
Ambiente de uso	Armário montado (A casca externa não pode ser tocada)
Nível	M1
Segurança de TC	Resistência de isolamento: greater than 1000 M Ω em condições normais ；
	Resistência à força elétrica: pode suportar frequência de energia de 4000 V, 50 Hz por 1 minuto ；
	Retardo de chama: está em conformidade com o nível UL94-V0 ；
