Monitoramento de resistência
Alarme de sobretensão e subtensão
Aviso e alarme
Indicação LED/display LCD
Saída de relé de 3 canais
Registro do evento
+86-18702106858 / +86-21-69156352

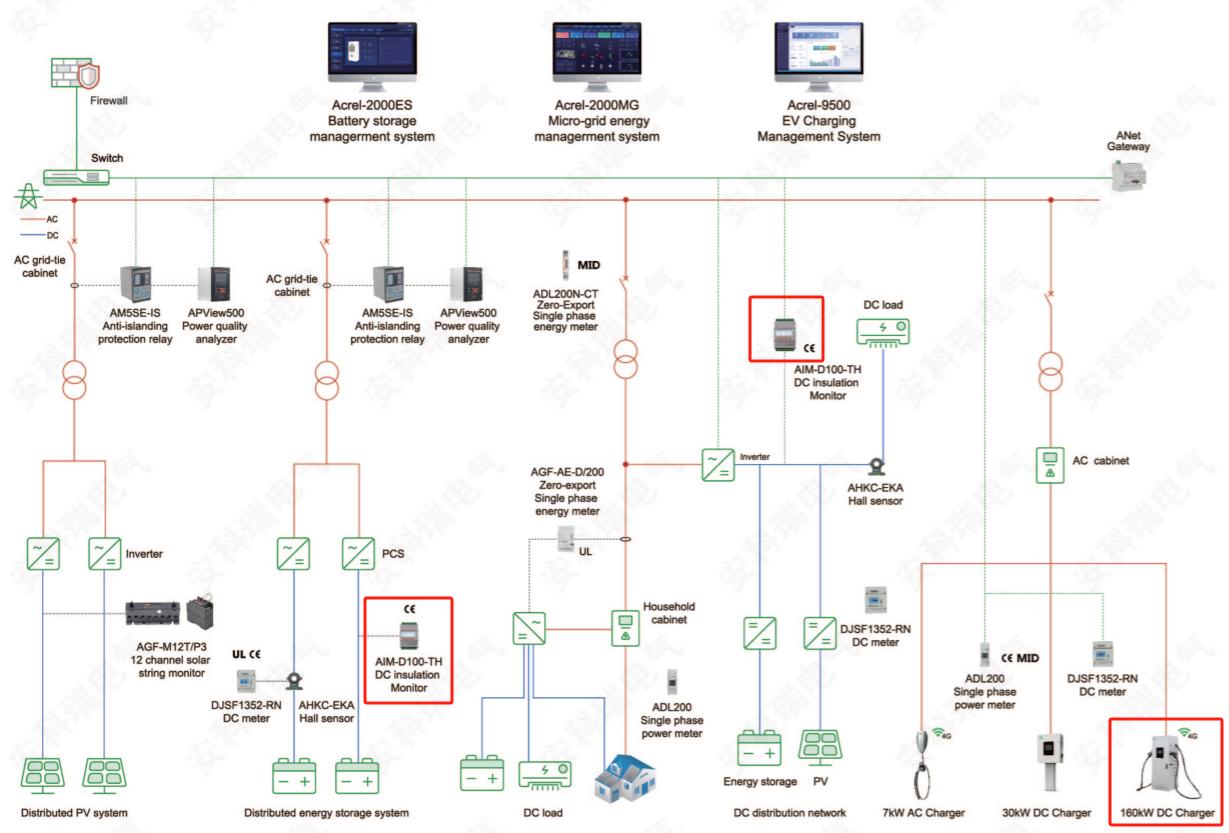

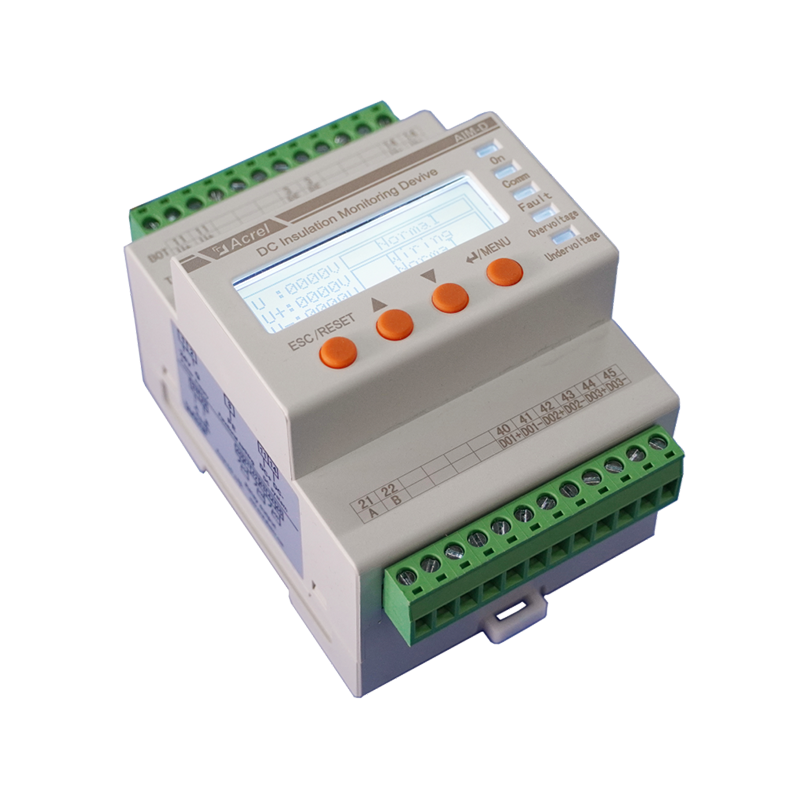

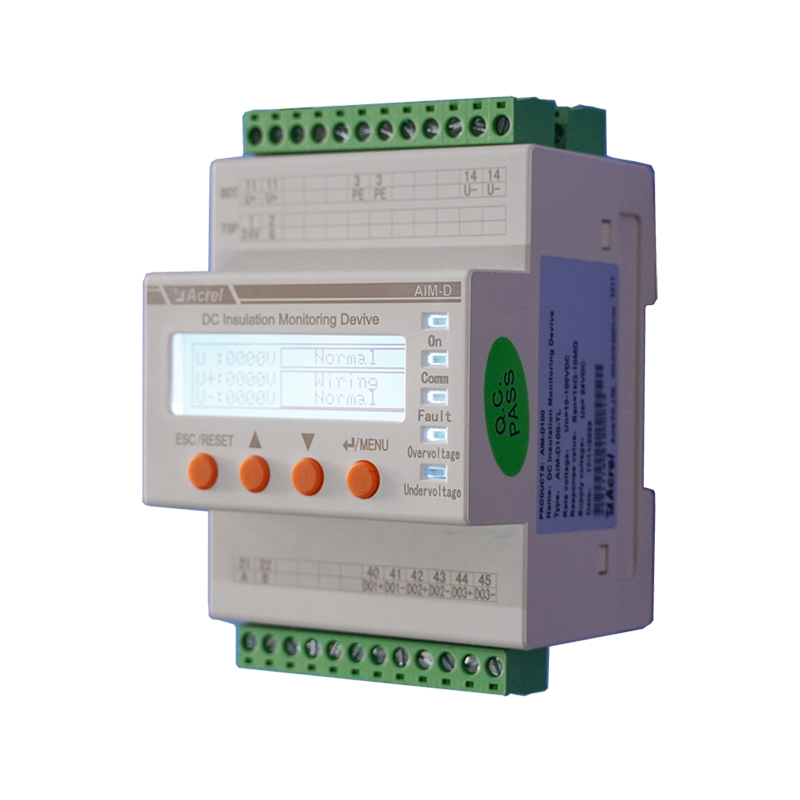

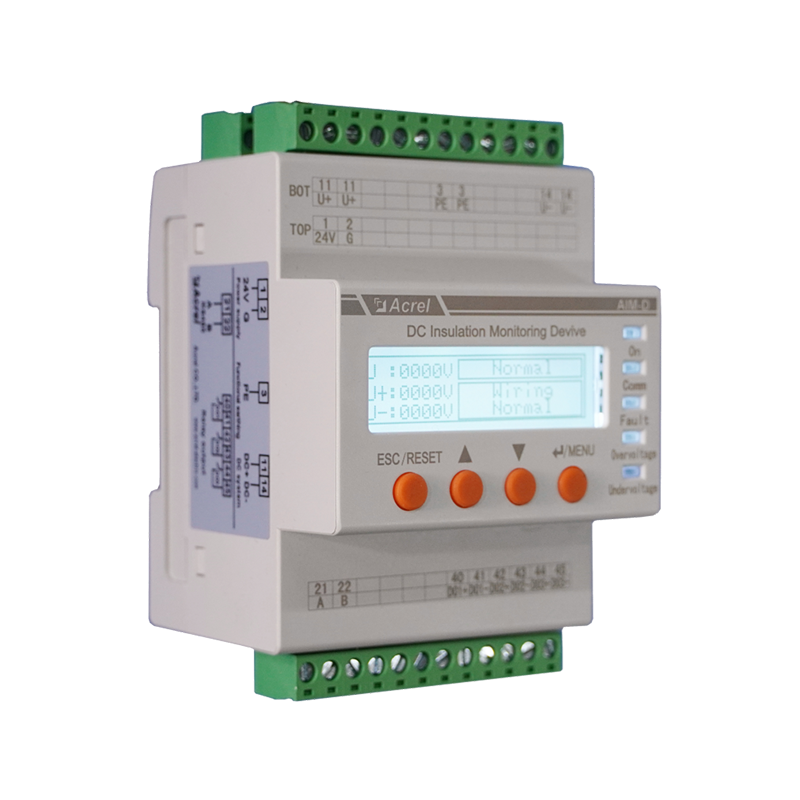

O monitor de isolamento DC AIM-D100-TH foi projetado para sistemas de 10-1000V DC. Garante a segurança da fonte de alimentação monitorando continuamente a resistência de isolamento em sistemas de TI. Ele alerta sobre possíveis problemas quando a resistência de isolamento cai abaixo dos valores definidos, tornando-o ideal para aplicações como usinas de energia, subestações, carregadores de veículos elétricos, UPS e sistemas solares.
| Parâmetro Técnico | Eépecificações Técnicas | |
| Potência auxiliar | CC 12 ~36V | |
| Consumo máximo de energia | ≤ 6 W | |
| Monitor de tensão | Faixa de tensão | UmIM-D100-TH: CC 100~1000V ； |
| UmIM-D100-TL: CC 10~100V | ||
| Precisão | 0.5 | |
| Limite de sobretensão | ≥ Tensão nominal * 1 2 0% | |
| Limite de subtensão | ≤ Tensão nominal * 8 0% | |
| Monitoramento de isolamento | Faixa de resistência de isolamento | 1 kAh~ 10 milhões Ω |
| Faixa de aviso e alarme | 10kΩ~10MΩ | |
| Precisão | 1~10kΩ: ±1k; 10k~500k: ≤3% | |
| Capacitância de fuga do sistema | ≤5μF | |
| Método de monitoramento | Gatilho de ciclo: 5 ~ 500s atraso pode ser definido; | |
| Gatilho de comunicação: leitura sob demanda | ||
| Monitoramento de isolamento speed | 500ms/ciclo; 1000ms/ciclo | |
| Impedância CC interna | < 1 MΩ | |
| Método de alarme | LCD, Indicador LED, saída de relé | |
| A saída de alarme | 3 saídas de relé, N/Ó ou N/C podem ser definidas | |
| Capacidade de contato | CA 250V 5A ； | |
| CC 30V 5A | ||
| Registro de falhas | Registro de 20 falhas s | |
| Comunicação | Interface RS485, protocolo Modbus-RTU | |

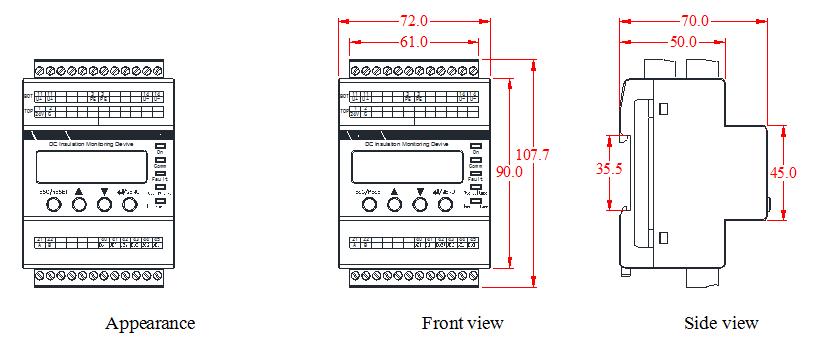

| Instalação | Instalação em trilho DIN | |
| Nível de proteção | IP30 | |
| Meio Ambiente | O temperatura operacional | - 2 0~ 60 ℃ |
| S temperatura de armazenamento | - 25 ~ 7 5℃ | |
| R umidade relativa | <95% , sem condensação | |
| A altitude | < 2.000 milhões | |
