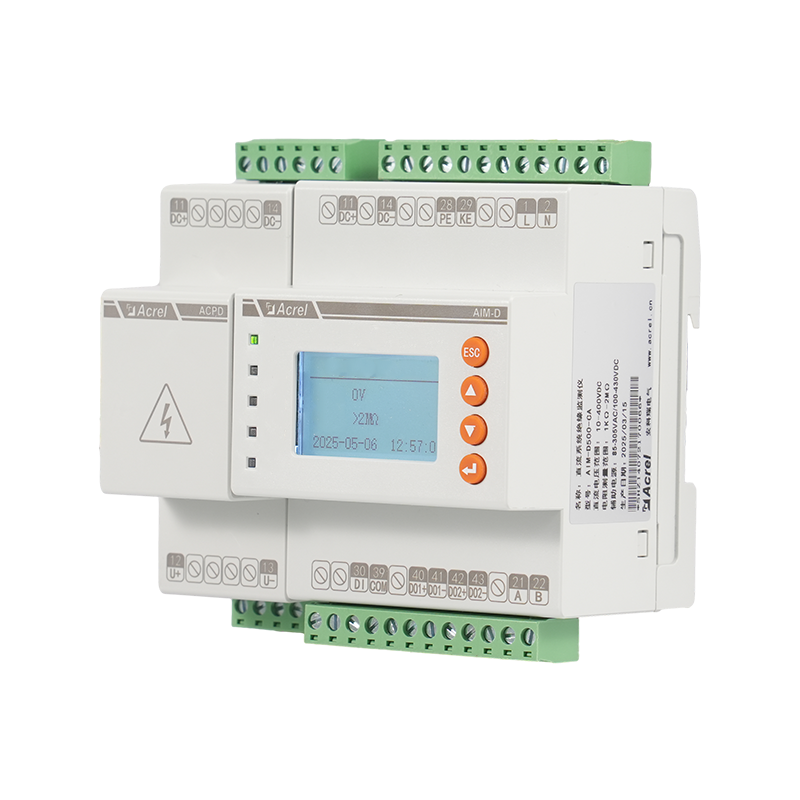

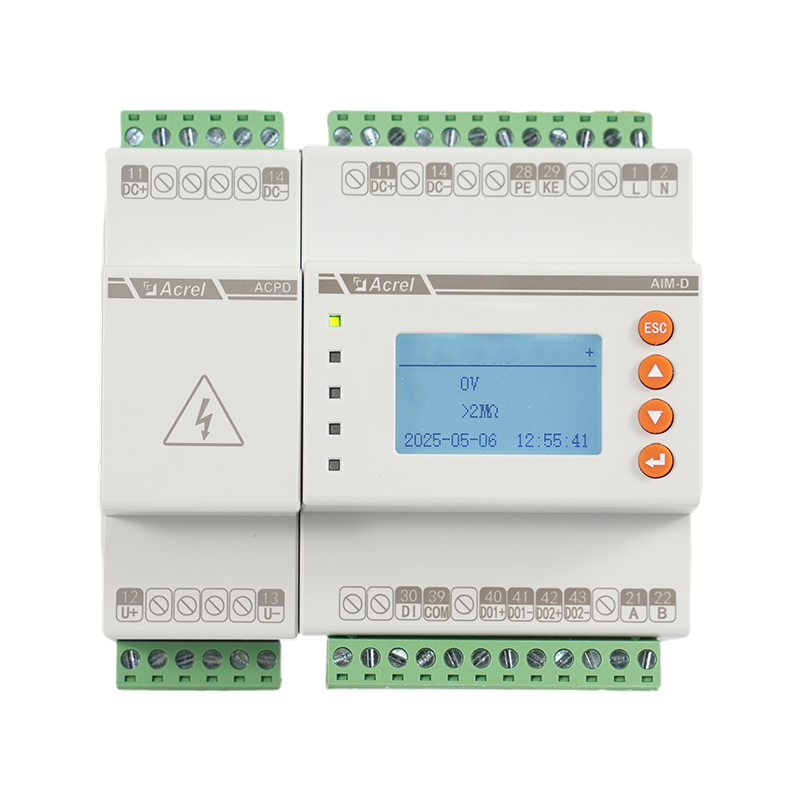

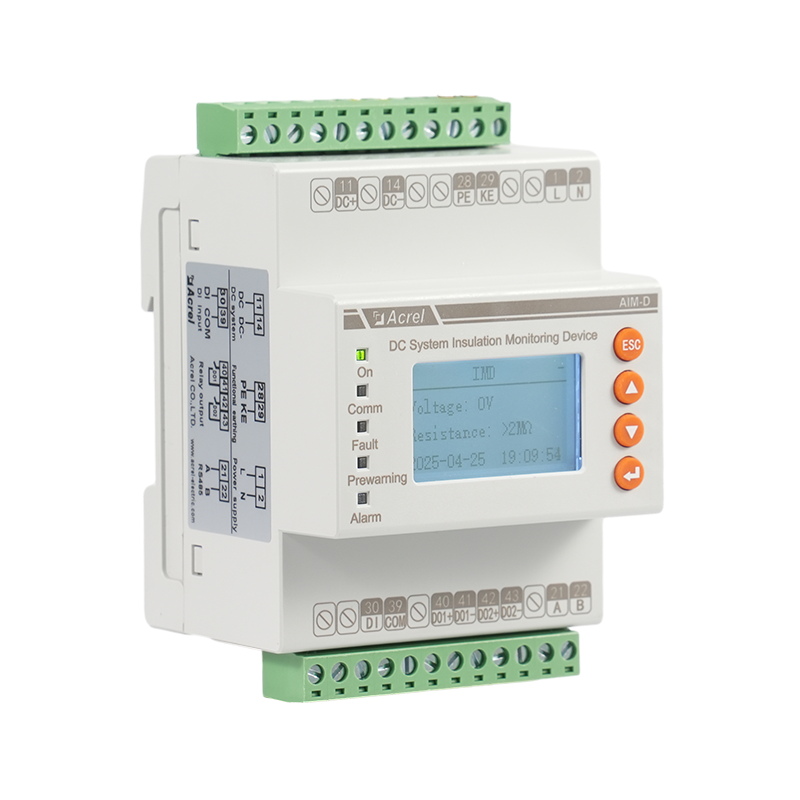

Dispositivo IMD da monitoração da isolação do trilho do ruído da C.C. de AIM-D500-CA com IEC61557-8

IEC61557-8

Monitoramento da resistência de isolamento da estação de carregamento DC

Tensão nominal: 50V ~ 1000V

Acordo com CHAdeMO 3.0 e Sistema de Carregamento Combinado (CCS)

Detecção de subtensão e sobretensão

Modo de parada para desabilitar o gerador de pulso de medição

Contacte-Nos
PREV: Medidor de energia de canais duplos DC com certificação UL 0-1000V para carregador EV
SEGUINTE: Dispositivo de monitoramento de isolamento de trilho Din DC AIM-D100-TH IMD com display LCD

+86-18702106858 / +86-21-69156352

[email protected]

  • Descrever

  • O monitor de isolamento DC Acrel AIM-D500-CA é um dispositivo de última geração projetado para sistemas 0-1000V DC, garantindo a segurança da fonte de alimentação monitorando continuamente a resistência de isolamento em sistemas de TI.

    Atende aos requisitos da IEC 61557-8 e é compatível com o Sistema de Carregamento Combinado (CCS) e o padrão CHAdeMO 3.0.

    Ele pode monitorar a resistência de isolamento de estações de carregamento CC com uma faixa de tensão nominal do sistema de 50V a 1000V.

    O dispositivo possui um gabinete de quatro módulos e montagem em trilho DIN, facilitando a instalação e integração em sistemas existentes.

    Ele também tem a capacidade de medir a tensão do sistema e detectar condições de subtensão e sobretensão.

    Seu modo stop permite desabilitar o gerador de pulsos de medição através do protocolo Modbus, através do menu do dispositivo ou usando um botão externo.

    O AIM-D500-CA é uma solução ideal para aplicações como usinas de energia, subestações, carregadores de veículos elétricos, sistemas UPS e sistemas solares.

  • Especificações
  • Umrtigo Parâmetro
    Tensão de alimentação Tensão de alimentação Us CA/CC 85~265V
    Frequência 50/60Hz
    Consumo de energia ≤ 5W

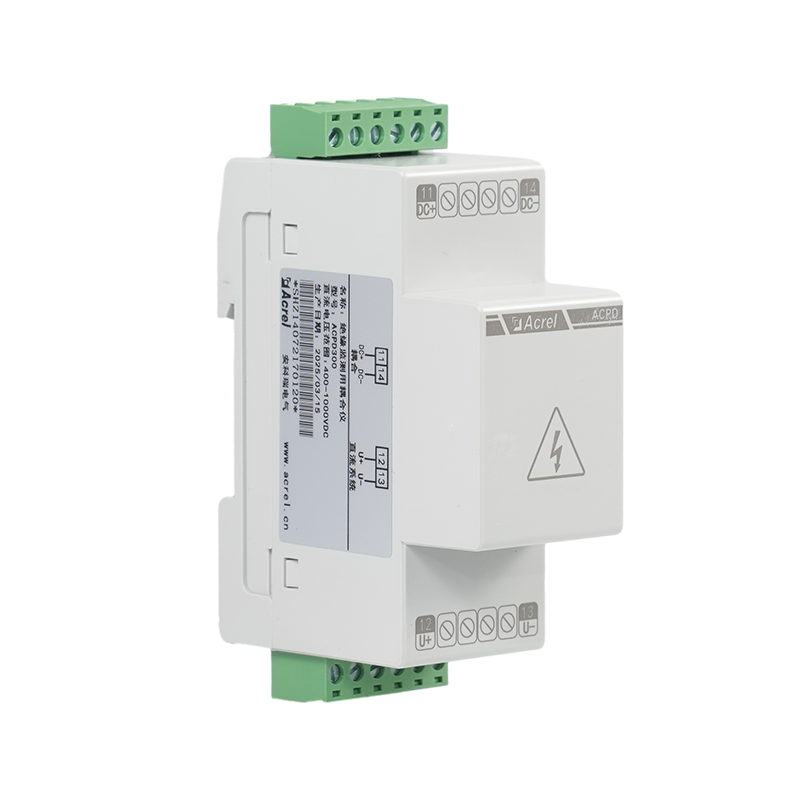

    Sistema de TI sendo monitorado Nominal tensão do sistema com ACPD300, Un CD 50 … 1000V
    Nominal tensão do sistema sem ACPD300, Un CD 50 … 400 V
    Valores de resposta Valor de resposta (pré-aviso de isolamento) Isolamento valor limite de alarme … 2 milhões Ah
    Valor de resposta (alarme de isolamento) 1k Ah… 2 milhões Ah
    Relativo incerteza ± 15%, ± 2k Ah
    Subtensão detecção (80%~100%) Des(desligado) *
    Detecção de sobretensão (100%~120%) Desativado (desligado) *
    precisão 1%, ± 1V
    Modo CCS e CHAdeMÓ 3.0 Capacitância de fuga do sistema permitida ≤ 20 µF
    Faixa de medição e exibição de resistência de isolamento 1k Ah… 2 milhões Ah
    Medição incerteza / Incerteza relativa C e ≤ 5 µF : ± 15%, ± 2k Ah
    C e >5 µF e R F >100 mil Ah : ± 15%
    Tempo de resposta ≤ 10s
    Interface RS485/Modbus-RTU
    Saída de relé 2 x 1 contato n/o, AC 250V,3A, DC 30V,5A
    Meio Ambiente O temperatura operacional - 1 0 ℃ ~ 55 ℃
    S temperatura de armazenamento - 2 0 ℃ ~ 70 ℃
    H umidade ≤95% UR , sem condensação e gás corrosivo
    A altitude ≤2000m
    peso AIM-D500-CA 244,3g
    ACPD300 86,1g
    Certificação Marcação, IEC, RoHS

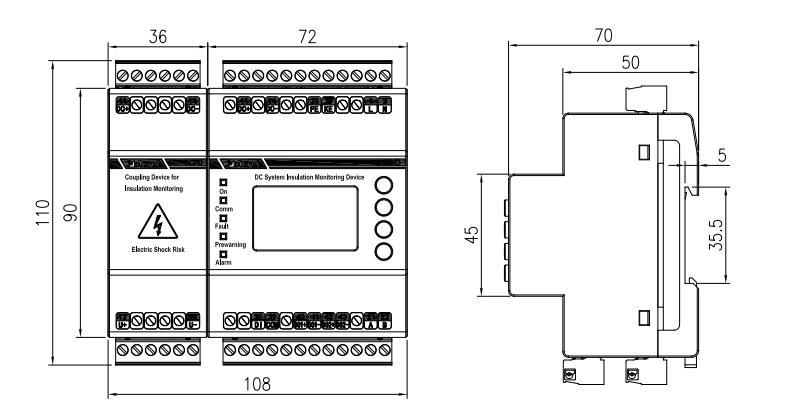

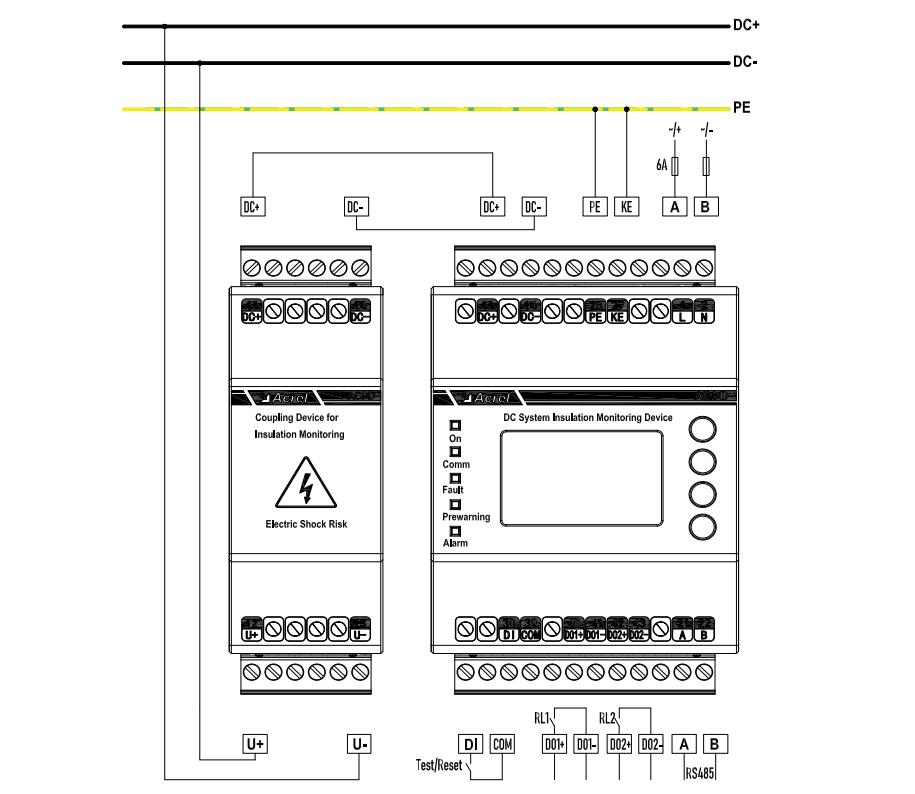

  • Dimensões E Diagrama De Fiação

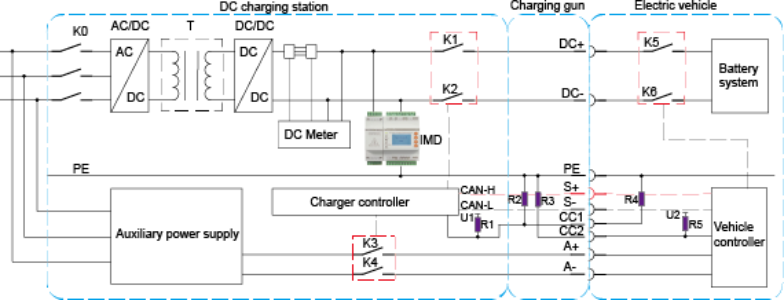

  • Cenário De Aplicação
