Entradas Digitais Programáveis
Adequado para unidade principal de anel
8 DI e 5 DO
4 correntes de entrada e 3 tensões de entrada
Registrador de falhas
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

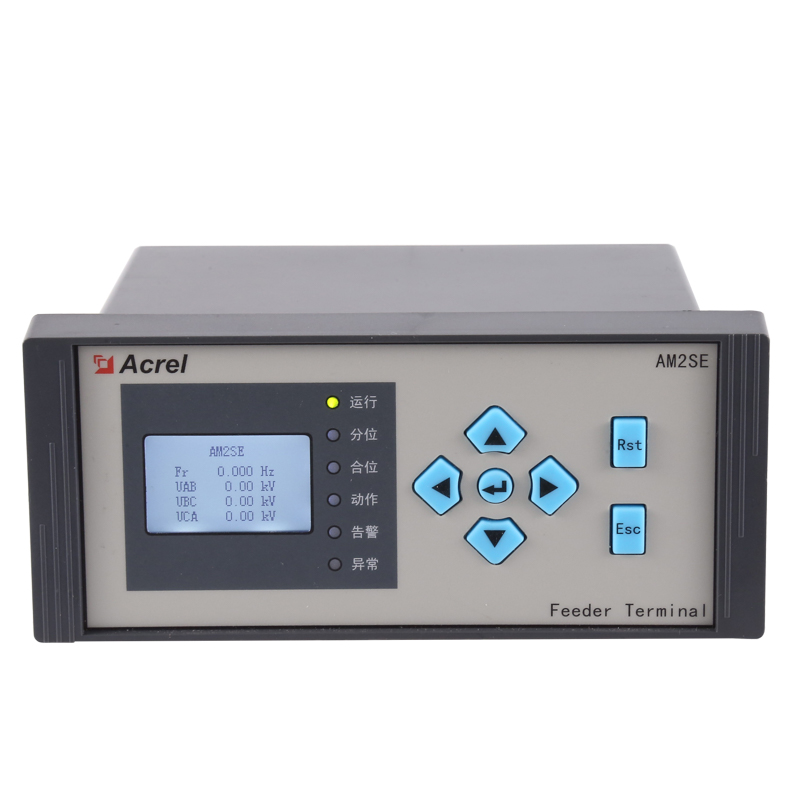

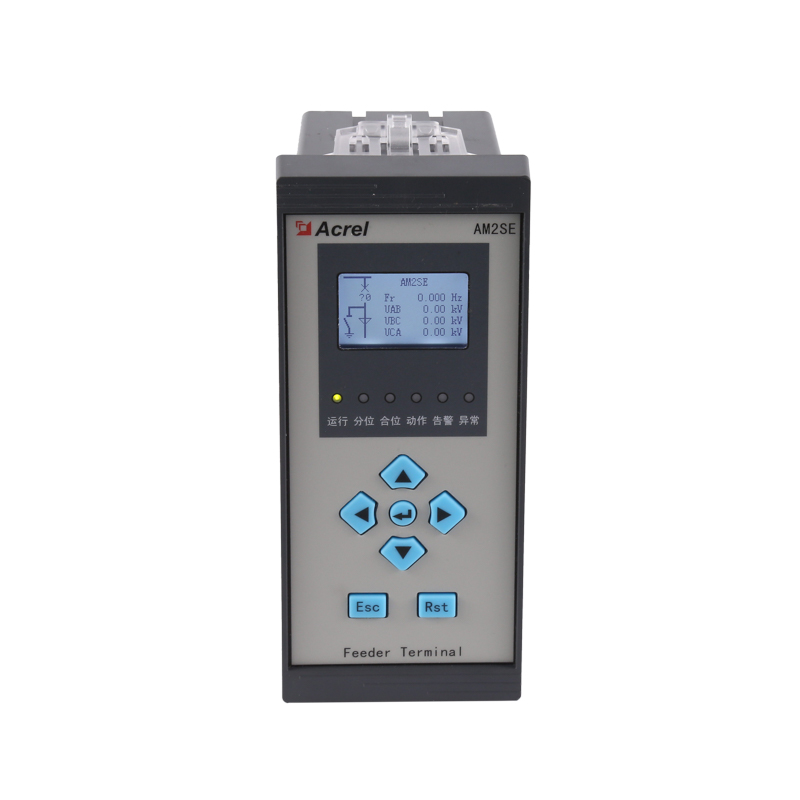

O relé de proteção Acrel AM2SE é uma solução altamente adaptável projetada para aplicações de média tensão (10kV). Ele apresenta um design modular com entradas digitais programáveis (8 DI e 5 DO), tornando-o ideal para unidades principais em anel e quadros de distribuição de MT. O relé suporta 4 correntes de entrada e 3 tensões de entrada, proporcionando flexibilidade para vários cenários de proteção de alimentadores.
Equipado com funcionalidades de proteção avançadas, o AM2SE está em conformidade com os padrões ANSI, incluindo 50N, 51, 51N, 46, 49F, 27 e 59N. Inclui um gravador de falhas para análise detalhada de eventos, melhorando a confiabilidade do sistema e a eficiência da manutenção.
O relé oferece opções versáteis de comunicação com suporte aos protocolos Modbus-RTU/TCP e IEC 60870-5-103. Sua poderosa CPU garante processamento eficiente de dados e integração em sistemas de energia modernos. Além disso, o AM2SE fornece conectividade USB para fácil configuração e saídas DC programáveis de 4-20 mA para transmissão de sinal analógico.
Com seu design robusto e amplo conjunto de recursos, o relé de proteção AM2SE é uma escolha confiável para proteger redes de média tensão, garantindo distribuição de energia eficiente e segura.
| Parâmetros Técnicos | Valor | |||
| Entrada | Conexão | Monofásico 2 fios, 3 fases 3 fios, 3 fases 4 fios | ||
| Frequência | 45-65Hz | |||
| Tensão | Avaliação: | |||
| monofásico: CA 100V、400V | ||||
| Trifásico: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(somente tamanho 96) | ||||
| Sobrecarga: classificação de 1,2 vezes {contínua): classificação de 2 vezes por 1 segundo | ||||
| Consumo de energia:<0,5VA | ||||
| Atual | Avaliação: AC IA、5A | |||
| Sobrecarga: classificação de 1,2 vezes (contínua); classificação de 10 vezes por 1 segundo | ||||
| Consumo de energia:<0,5VA | ||||
| Saída | Energia elétrica | Saída mode:open-collector photo-coupler pulse | ||

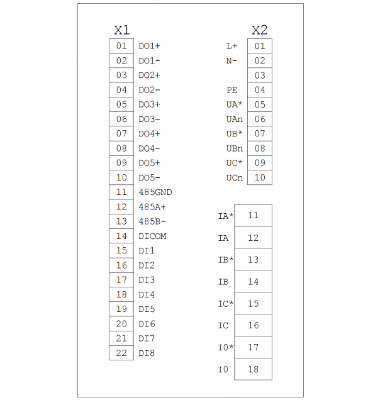

| Constante de pulso: 10000imp/kWh (ajustável), consulte o diagrama de fiação para obter detalhes; | ||||
| Comunicação | Porta RS485, protocolo Modbus -RTU, protocolo DLT645 (versões 07 e 97), | |||
| taxa de transmissão 1200 ~ 38400 | ||||
| Função | Troca de entrada | Entrada de contato seco, fonte de alimentação integrada; se o modelo for KA, é AC 220V ativo. | ||
| Saída de comutação | Saída mode: Relay normally open contact output | |||
| Capacidade de contato: AC 250V/3A、 DC 30V/3A | ||||
| Saída analógica | 4 - 20mA | |||
| Classe de precisão | Frequência:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Fonte de alimentação | AC/DC 85-265V ou DC24V（±20%）ou DC48V(±20%) | |||
| consumo de energia≤10VA | ||||
| Segurança | Tensão suportável de frequência de energia | Entre fonte de alimentação // Saída de comutação // Entrada de corrente // Entrada de tensão e transmissão // Comunicação // Saída de pulso // entrada de comutação AC 2 kV 1min; | ||
| Entre fonte de alimentação、saída de comutação、Entrada de corrente、Entrada de tensão AC 2 kV 1min; | ||||
| Entre Transmissão, Comunicação, Saída de Pulso, entrada de comutação AC 1kV 1 min; | ||||
| Resistência de isolamento | Entrada、Output end to machine enclosure >100MΩ | |||
| Meio Ambiente | Temperatura | trabalho: -25°C~ 65°C armazenamento: -40°C ~ 80°C | ||
| Umidade | ≤93% RH sem condensação | |||
| Altitude | ≤2500 milhões | |||
